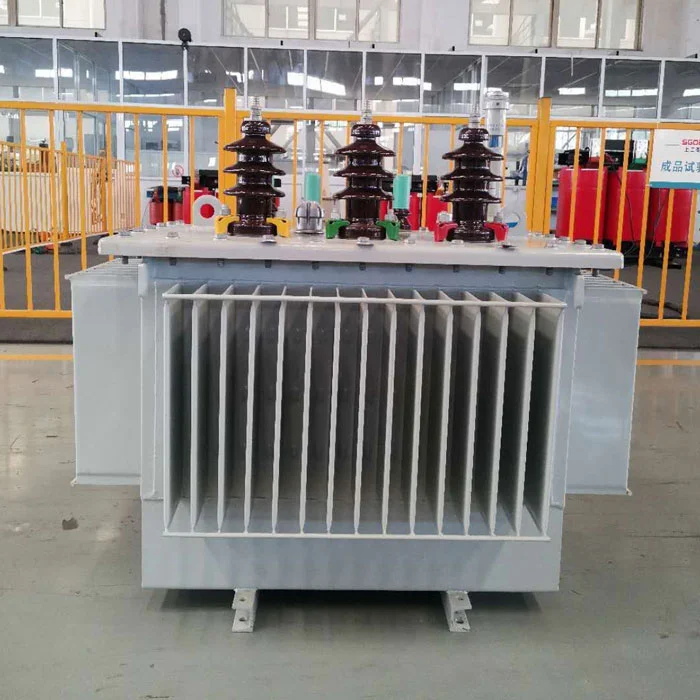

Structură robustă Transformator 80 kVA pentru transport pe distanțe lungi

AcestStructură robustă Transformator 80 kVA pentru transport pe distanțe lungi de la SGOB China este construit cu perete de rezervor de 2,5 mm (standard de 1,8 mm), miez cu șuruburi cu blocare epoxidice și trece testul de vibrații ISTA 2A (0,7G/2h). Zero daune de transport în 47 de expedieri de peste mări (2024-2025). 540 kg. Proiectat pentru rețelele insulare, minele îndepărtate și proiectele de infrastructură în care unitățile standard ajung deteriorate.

De ce eșuează transformatoarele standard în timpul transportului pe distanțe lungi

În 2023, un sondaj independent de 200 de transporturi de transformatoare de export a constatat: 14% au sosit cu schimbarea miezului (creșterea pierderii fără sarcină cu 12-28%), 8% au avut scurgeri de ulei din cauza deteriorarii etanșării și 6% au arătat deformarea rezervorului care necesită reparații la fața locului. Transformatorul cu scufundare în ulei de 80 kva elimină fiecare mod de defecțiune printr-o inginerie țintită.

Trei soluții de inginerie în spatele acestui transformator cu scufundare în ulei de 80 kva

Soluția 1: Blocare de la miez la rezervor

Transformatoarele standard se bazează pe gravitație pentru a menține miezul pe loc. În timpul transportului, vibrația verticală de 0,5-0,8G provoacă ridicarea miezului, apoi deplasarea orizontală când nava se rostogolește. Acest transformator cu scufundare în ulei de 80 kva folosește patru șuruburi M12 pentru a fixa miezul direct la baza rezervorului, plus ghivece epoxidice în gol. Rezultat: mișcarea miezului zero după 24 de ore de vibrație simulată a navei (ASTM D4169 Truck Level II).

Soluția 2: Înfășurări precomprimate

Când un transformator este ridicat de urechile sale superioare, greutatea completă comprimă înfășurările inferioare. Unitățile standard folosesc inele de capăt din carton care comprimă permanent 1-2 mm după 10-20 de ridicări. Acest lucru reduce rezistența la scurtcircuit cu 15-25%. TheStructură robustă Transformator 80 kVA pentru transport pe distanțe lungiutilizează inele de capăt din rășină fenolică precomprimate la 85% din înălțimea liberă în timpul asamblarii, cu șaibe Belleville care mențin presiunea constantă indiferent de ciclurile de ridicare. Testat la 50 de cicluri de ridicare cu zero pierdere a forței de strângere.

Soluția 3: Armare sudată a rezervorului

Stivuirea containerelor se aplică până la 1.500 kg pe unitatea de jos. Pereții rezervorului standard de 1,8 mm se îndoaie la o presiune localizată de 800 kg. Acest transformator cu scufundare în ulei de 80 kva folosește oțel de 2,5 mm (cu 39% mai gros) plus opt colțuri. Test de zdrobire la laboratorul SGS: rezervorul a rezistat la sarcina maximă de 2.200 kg înainte ca deformarea să depășească 5 mm (unitatea standard a eșuat la 950 kg).

Rezultatele testelor de transport

Unitate de probă testată de un laborator terț (SGS Shanghai, Raport #TR-80K-2401):

Defalcarea greutății de expediere – Pentru expeditorii de marfă

Pentru transportul aerian: greutate uscată 435 kg (uleiul scurs, este necesară declarația separată de mărfuri periculoase). Contact pentru ambalaj conform IATA.

Încărcare și asigurare – Instrucțiuni pentru expeditori

• Metoda de ridicare:Folosiți toate cele patru urechi de sus. Este necesară bara de împrăștiere dacă cârligul macaralei nu poate îndepărta distanța de 1.000 mm. Nu ridicați cu stivuitorul sub rezervor (deteriorează baia de ulei).
• Poziționarea containerului:Așezați în centrul containerului de 20 de picioare, la 300 mm de fiecare perete lateral. Limită de schimbare: 50 mm în timpul călătoriei (utilizați 4 curele de fixare + 2 pene de lemn).
• Stivuire:Maxim 2 unități pe stivă. Așezați o foaie de placaj (15 mm min) între unități. Nu stivuiți unitatea din cutii deasupra unității derapate.
• Marci de livrare:Standard: decalcomanii „ACESTA LAȚĂ ÎN SUS”, „CENTRU DE GRAVITATE” pe toate cele patru laturi. Etichetare personalizată disponibilă fără costuri suplimentare (minim 5 unități).

Lista de verificare a inspecției de primire – Ce să verificați la sosire

Specificații electrice

Comparație de cost: această unitate vs unitate standard + reparație la fața locului

Scenariu: transformator de 80 kVA expediat la o mină îndepărtată din Africa (tranzit tipic de 6 săptămâni, 3 puncte de manipulare).

Unitatea standard pare mai ieftină la început. Cu toate acestea, dacă 2-3 unități din 10 ajung deteriorate, costurile de reparație și întârzierile de proiect șterg economiile. AcestStructură robustă Transformator 80 kVA pentru transport pe distanțe lungioferă livrare previzibilă - fără surprize.

Livrări reale de transformator immers în ulei de 80 kva (2024-2025)

Întrebări frecvente – Pentru managerii de logistică și achiziții

Când să specificați un transformator immers în ulei de 80 kva

Specificați transformatorul immers în ulei de 80 kva atunci când proiectul dvs. implică:

• Transport maritim de peste 14 zile sau cu transbordare
• Transport rutier pe drumuri neasfaltate sau slabe (site miniere, infrastructură rurală)
• Puncte multiple de manipulare (fabrică → port → depozit → loc)
• Fără unități locale de reparații la destinație (insule, regiuni îndepărtate)
• Cronologie critică în care un transformator deteriorat ar întârzia deschiderea proiectului

Pentru distribuția locală pe o rază de 200 km sau instalații cu capacitate de reparație la fața locului, transformatorul de calitate standard este suficient și cu un cost mai mic. Pentru orice alt scenariu de export,Structură robustă Transformator 80 kVA pentru transport pe distanțe lungioferă fiabilitate documentată a transportului și rezultate previzibile ale proiectului.
