Transformator uscat de 100 kva

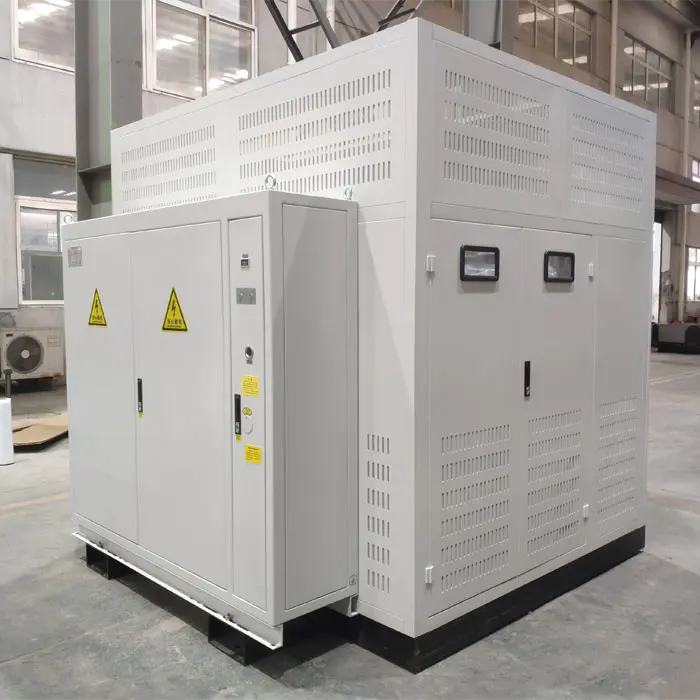

The SGOB 100kva Dry Transformer stands as a testament to the advancements in electrical engineering, catering to the diverse power needs of industries across the globe. With a rated capacity of 100 kilovolt-amperes (kva), this transformer is specifically designed to meet the rigorous demands of modern industrial, commercial, and residential applications.

În sectorul industrial, transformatorul uscat SGOB 100kva este indispensabil. Construcția sa robustă și performanța de înaltă eficiență îl fac ideal pentru utilizare în mașini grele și sisteme de automatizare a proceselor. De la fabrici de producție până la operațiuni miniere, acest transformator asigură o sursă de energie stabilă și fiabilă, minimizând timpul de nefuncționare și maximizând productivitatea. Designul său de tip uscat elimină riscul de scurgeri de ulei și incendii, sporind siguranța și reducând costurile de întreținere.

De asemenea, sectorul comercial beneficiază foarte mult de transformatorul uscat SGOB 100kva. Dimensiunea sa compactă și ușurința de instalare îl fac o alegere excelentă pentru a se potrivi în spații înguste din clădirile de birouri, magazinele de vânzare cu amănuntul și unitățile de asistență medicală. Funcționarea eficientă din punct de vedere energetic a transformatorului contribuie la economii de costuri și la sustenabilitatea mediului, aliniindu-se cu accentul din ce în ce mai mare al industriei pe soluțiile de energie verde.

Aplicațiile rezidențiale, de asemenea, pot profita de beneficiile transformatorului uscat SGOB 100kva. Capacitatea sa de a face față sarcinilor variate și de a se adapta la cerințele de putere de vârf asigură o sursă de alimentare stabilă pentru diverse aparate și sisteme din case și apartamente. Fiabilitatea și caracteristicile de siguranță ale acestui transformator îl fac o alegere de încredere pentru gospodăriile moderne.

Industria transformatoarelor uscate SGOB 100kva este în continuă evoluție, condusă de progresele în tehnologie și știința materialelor. Producătorii investesc în cercetare și dezvoltare pentru a îmbunătăți eficiența, durabilitatea și caracteristicile de siguranță ale transformatorului. Aceasta include utilizarea de materiale avansate, cum ar fi oțel siliconic de înaltă calitate și rășină epoxidică, pentru a îmbunătăți performanța termică și electrică a transformatorului.

Personalizarea și flexibilitatea sunt, de asemenea, aspecte cheie ale industriei transformatoarelor uscate SGOB 100kva. Producătorii oferă o gamă largă de opțiuni, inclusiv diferite niveluri de tensiune, conexiuni de intrare și ieșire și configurații de montare, permițând utilizatorilor finali să adapteze transformatorul la cerințele lor specifice. Acest lucru asigură că transformatorul răspunde nevoilor unice de putere ale diferitelor aplicații, sporind versatilitatea și utilitatea acestuia.

Conformitatea cu reglementările este un alt aspect critic al industriei transformatoarelor uscate SGOB de 100 kva. Producătorii trebuie să respecte standardele stricte de siguranță și performanță stabilite de organismele de reglementare pentru a asigura fiabilitatea și siguranța transformatorului. Aceasta include efectuarea de teste riguroase și procese de certificare pentru a verifica conformitatea transformatorului cu standardele și reglementările din industrie.

CARACTERISTICILE PRODUSULUI

The epoxy resin cast 100kva Dry Transformer produced by Shanghai Industrial Transformer Co., Ltd. is developed and designed in cooperation with Shenyang Transformer Research Institute by introducing advanced foreign technology. The product reliability index has reached the international advanced level.

Transformatorul uscat SGOB 100kva este sigur, ignifug și ignifug, fără poluare și poate fi instalat direct în centrul de încărcare. Nu necesită întreținere, ușor de instalat, are un cost de operare cuprinzător scăzut, pierderi reduse, performanță bună rezistentă la umiditate, poate funcționa normal la 100% umiditate și poate fi pus în funcțiune fără uscare în prealabil după oprire. Are descărcare parțială scăzută, zgomot redus, funcție puternică de disipare a căldurii și poate funcționa la sarcina nominală de 150% în condiții de răcire forțată cu aer.

SGOB 100kva Dry Transformer are now widely used in high-rise buildings, commercial centers, airports, stations, docks, subways, factories, underground distribution stations, offshore oil drilling platforms, power plants and other places with harsh environments and use conditions.

Principalele materiale și caracteristici

Bobina folosește sârmă de cupru izolată de clasa F ca conductor și material compozit din fibră de sticlă și rășină epoxidică ca izolație. Coeficientul său de expansiune este apropiat de cel al conductorului de cupru și are o rezistență bună la impact, rezistență la schimbarea temperaturii și rezistență la fisurare. Toate componentele din fibră de sticlă și rășină epoxidică se autosting și nu vor continua să ardă. În același timp, bobina de înaltă tensiune este turnată cu rășină epoxidică în stare de vid de 1 mbar și nu există bule în interiorul bobinei, asigurându-se că descărcarea parțială a bobinei este mică. În același timp, pierderea transformatorului este redusă efectiv.

Miezul de fier al transformatorului este fabricat din seria 30EH120 de foi de oțel siliciu laminate la rece de înaltă permeabilitate, cu orientare ordonată a granulelor importate din Nippon Steel, Japonia, cu îmbinări cu teșit complet de 45° și stivuire pas cu pas pe patru niveluri. Suprafața miezului de fier este etanșată cu vopsea de rășină izolatoare pentru a preveni umezeala și rugina, iar cele două cleme și elemente de fixare au straturi de protecție anticorozivă. Întregul miez de fier adoptă un jug de fier nestivuit și o structură a plăcii de tragere din oțel, care reduce eficient pierderile fără sarcină, curentul fără sarcină și zgomotul miezului de fier.

Pentru bobinele de joasă tensiune și curent ridicat, tensiunea de scurtcircuit este mare atunci când are loc un scurtcircuit, iar numărul de spire de joasă tensiune este mic. Cu cât curentul de joasă tensiune este mai mare, cu atât problema tururilor instabile de amperi va fi mai proeminentă atunci când este utilizat tipul de înfășurare a firului. Trebuie luată în considerare și problema disipării căldurii. În acest moment, utilizarea înfășurării foliei pentru tensiune joasă poate rezolva mai bine problemele de mai sus. În primul rând, produsele din folie nu au spire axiale și unghiuri spiralate axiale de înfășurare. Turneele de amperi ale înfășurărilor de înaltă și joasă tensiune sunt echilibrate, iar tensiunea axială a transformatorului este mică atunci când are loc un scurtcircuit. În al doilea rând, datorită izolației sale subțiri, conductele de aer multistrat pot fi setate după bunul plac în acest proces, iar problema disipării căldurii este, de asemenea, mai bine rezolvată. Sudarea internă a bobinei adoptă sudura de protecție cu xenon pe mașina de bobinat folie complet automată, care are precizie ridicată, rezistență scăzută la sudare și fără proces de sudare externă. Izolația DMD este utilizată între straturile de înfășurare, iar capetele sunt sigilate și întărite cu rășină după înfășurare.

Este adoptat ventilatorul de răcire cu flux încrucișat, care are caracteristicile de zgomot scăzut, presiune mare a vântului, aspect frumos etc. și îmbunătățește capacitatea de suprasarcină a transformatorului. Controlul temperaturii adoptă un controler de temperatură inteligent pentru a îmbunătăți siguranța și fiabilitatea funcționării transformatorului.

DESCRIERE PRODUS

Transformatorul de tip uscat izolat cu rășină epoxidică este un produs foarte sigur. Poate fi instalat direct în centrul de încărcare. Funcționează bine în mediul cu umiditate 100% fără uscare în prealabil. A fost utilizat pe scară largă în domeniul construcțiilor, centru comercial, aeroport, stație, port, metrou, fabrică, stație de distribuție a energiei subterane, platformă de foraj petrolier offshore, centrale electrice etc.

CARACTERISTICILE PRODUSULUI

● Rezistent la foc

● Rezistenta la umiditate

● Întreținere și instalare ușoară

● Funcționează bine în condiții de mediu dificile

● Produs nepoluant

● Pierdere redusă în timpul operațiunii complete

PARAMETRI

PROFILUL COMPANIEI

Shanghai Industry Transformers Co., Ltd (SGOB) este un furnizor complet de echipamente de distribuție electrică. Produsele noastre includ:

● Transformatoare imersate în ulei

● Transformatoare immerse în ulei de 35KV

● Transformatoare de putere tip uscat cu izolatie din rasina expoxidica

● Transformatoare de distribuție din aliaj amorf

● Transformatoare fotovoltaice

● Transformatoare eoliene

● Transformatoare de substație tip cutie

Compania noastra a fost infiintata in 2007 si are in prezent un atelier de 40.000 mp si peste 200 de angajati. Produsele noastre sunt utilizate pe scară largă într-o gamă largă de industrii, cum ar fi generarea și distribuția de energie, producția de cărbune, metalurgie, petrol și gaze, produse chimice, construcții, porturi, aeroporturi, infrastructură feroviară și municipală.

Producem, de asemenea, echipamente aferente, cum ar fi dulapuri și carcase electrice, cutii de comutație. În prezent, ne extindem linia de produse în alte domenii legate de energie, cum ar fi conectori termocontractabil, cabluri electrice și echipamente mecanice asociate etc. Scopul nostru este de a construi o unitate unică. platformă de furnizare de echipamente electrice și piese pentru baza noastră globală de clienți.

Ne bazăm pe sistemul nostru strict de control al calității pentru a livra produse de cea mai înaltă calitate. Din cei 200 de angajați ai noștri, 46 au experiență de ingineri. Sistemul nostru de calitate include calificări pentru:

● Centrul național de supraveghere a calității transformatoarelor din China

● Sistemul de management al calității ISO-9001:2008

● Sistemul de management de mediu ISO-14001:2004

● Sistemul de sănătate și siguranță OHSMS18000

Brevetele noastre:

Capabilitățile noastre de producție și testare a calității includ:

● Înfășurare automată a foliei

● Digital silicone steel sheeting and slitting

● Cuptor de uscare cu vid complet automat și linie de lac

● Tester de descărcare parțială HAEFLY

● Analizor de putere HAEFLY

● Analizor de armonici HAEFLY

Rezultatul este un produs superior de înaltă eficiență, disipare mai scăzută a puterii și zgomot redus pentru a maximiza investiția în infrastructură.
