Transformator uscat de 160 kva

The SGOB 160kva Dry Transformer is a premium electrical device designed for a wide array of industrial, commercial, and institutional applications requiring a dependable and efficient power supply. With a rated power capacity of 160 kilovolt-amperes (kva), this transformer represents the pinnacle of electrical engineering, delivering exceptional performance and reliability in even the most demanding environments.

Caracteristici și beneficii principale:

Design de tip uscat:

Transformatorul uscat SGOB 160kva folosește un sistem de izolație cu rășină turnată sau impregnat cu vid (VPI), eliminând riscul de scurgeri de ulei și incendii asociate cu transformatoarele tradiționale umplute cu ulei. Acest design de tip uscat îmbunătățește siguranța, reduce cerințele de întreținere și permite o instalare mai ușoară în spații restrânse.

High Efficiency:

Proiectat cu materiale avansate și tehnici de construcție, transformatorul atinge niveluri ridicate de eficiență, minimizând pierderile de energie și reducând costurile operaționale. Acest lucru contribuie la economii de costuri generale și la sustenabilitatea mediului.

Durabilitate și fiabilitate:

Built to withstand extreme temperatures, vibrations, and other harsh environmental conditions, the SGOB 160kva Dry Transformer ensures long-term performance and reliability. Its robust construction and high-quality components ensure that it can handle varying loads and adapt to peak power demands.

Opțiuni de personalizare:

Transformatorul oferă o gamă de opțiuni de personalizare, inclusiv diferite niveluri de tensiune, conexiuni de intrare și ieșire și configurații de montare. Acest lucru permite utilizatorilor finali să adapteze transformatorul la cerințele lor specifice, sporind versatilitatea și utilitatea acestuia.

Conformitate și siguranță:

Transformatorul uscat SGOB 160kva respectă standardele și reglementările internaționale, asigurându-i siguranța și fiabilitatea. Producătorii efectuează procese riguroase de testare și certificare pentru a verifica conformitatea transformatorului cu standardele din industrie, inclusiv cele legate de compatibilitatea electromagnetică (EMC), capabilitățile de rezistență la scurtcircuit și performanța termică.

Aplicatii:

Industrial: potrivit pentru utilizarea în fabrici de producție, operațiuni miniere și alte medii industriale grele, transformatorul oferă o sursă de alimentare stabilă pentru mașini, echipamente și sisteme de control.

Comercial: Ideal pentru clădiri de birouri, magazine de vânzare cu amănuntul, unități de sănătate și alte unități comerciale, transformatorul susține nevoile operaționale ale diferitelor aparate și sisteme, asigurând productivitatea și satisfacția clienților.

Instituțional: Perfect pentru instituții de învățământ, clădiri guvernamentale și alte facilități publice, transformatorul oferă o sursă de energie fiabilă pentru serviciile și infrastructura esențiale.

Industry Trends and Innovations:

Industria transformatoarelor uscate SGOB 160kva este în continuă evoluție, condusă de progresele în tehnologie și știința materialelor. Producătorii investesc în cercetare și dezvoltare pentru a îmbunătăți eficiența, durabilitatea și caracteristicile de siguranță ale transformatorului. Aceasta include utilizarea de materiale avansate, cum ar fi miezuri de metal amorf și sisteme de izolare ecologice, pentru a îmbunătăți performanța termică și electrică a transformatorului.

În plus, industria se concentrează pe integrarea în rețelele inteligente și pe tehnologiile Internet of Things (IoT) pentru a permite monitorizarea de la distanță, diagnosticarea și întreținerea predictivă. Aceste inovații sporesc eficiența operațională a transformatorului, reduc timpul de nefuncționare și prelungesc durata de viață a acestuia.

CARACTERISTICILE PRODUSULUI

Transformatorul uscat de 160 kva turnat cu rășină epoxidică produs de Shanghai Industrial Transformer Co., Ltd. este dezvoltat și proiectat în cooperare cu Institutul de Cercetare a Transformatoarelor Shenyang prin introducerea tehnologiei străine avansate. Indicele de fiabilitate a produsului a atins un nivel internațional avansat.

Transformatorul uscat SGOB 160kva este sigur, ignifug și ignifug, fără poluare și poate fi instalat direct în centrul de încărcare. Nu necesită întreținere, ușor de instalat, are un cost de operare cuprinzător scăzut, pierderi reduse, performanță bună rezistentă la umiditate, poate funcționa normal la 100% umiditate și poate fi pus în funcțiune fără uscare în prealabil după oprire. Are descărcare parțială scăzută, zgomot redus, funcție puternică de disipare a căldurii și poate funcționa la sarcina nominală de 150% în condiții de răcire forțată cu aer.

Transformatoarele uscate SGOB 160kva sunt acum utilizate pe scară largă în clădiri înalte, centre comerciale, aeroporturi, stații, docuri, metrouri, fabrici, stații de distribuție subterane, platforme de foraj petrolier offshore, centrale electrice și alte locuri cu medii dure și condiții de utilizare.

Principalele materiale și caracteristici

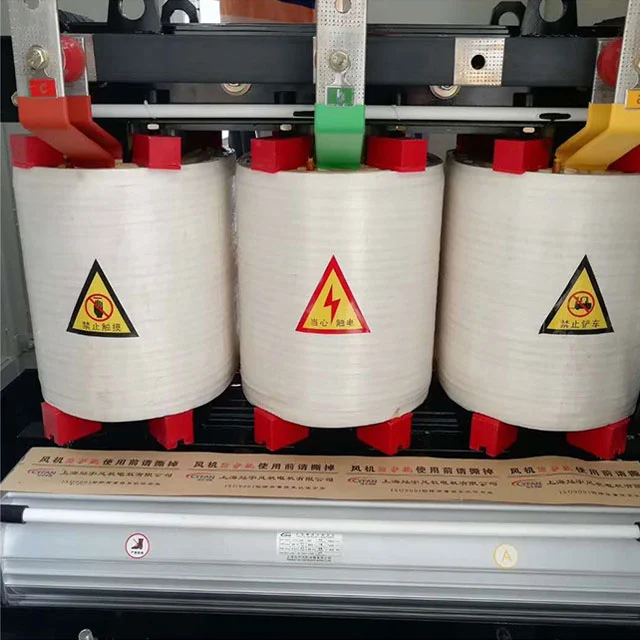

Bobina folosește sârmă de cupru izolată de clasa F ca conductor și material compozit din fibră de sticlă și rășină epoxidică ca izolație. Coeficientul său de expansiune este apropiat de cel al conductorului de cupru și are o rezistență bună la impact, rezistență la schimbarea temperaturii și rezistență la fisurare. Toate componentele din fibră de sticlă și rășină epoxidică se autosting și nu vor continua să ardă. În același timp, bobina de înaltă tensiune este turnată cu rășină epoxidică în stare de vid de 1 mbar și nu există bule în interiorul bobinei, asigurându-se că descărcarea parțială a bobinei este mică. În același timp, pierderea transformatorului este redusă efectiv.

The iron core of the transformer is made of 30EH120 series of high-permeability cold-rolled silicon steel sheets with orderly grain orientation imported from Nippon Steel, Japan, with 45° full-bevel joints and four-level step-by-step stacking. The surface of the iron core is sealed with insulating resin paint to prevent moisture and rust, and the two clamps and fasteners have anti-corrosion protective layers. The entire iron core adopts a non-stacked iron yoke and steel pull plate structure, which effectively reduces no-load loss, no-load current and iron core noise.

For low voltage and high current coils, the short circuit stress is large when short circuit occurs, and the number of low voltage turns is small. The larger the low voltage current is, the more prominent the problem of unstable ampere-turns will be when the wire winding type is used. The heat dissipation problem also needs to be considered. At this time, the use of foil winding for low voltage can better solve the above problems. First of all, foil products do not have axial turns and axial winding spiral angles. The ampere-turns of high and low voltage windings are balanced, and the axial stress of the transformer is small when short circuit occurs. Secondly, due to its thin insulation, multi-layer air ducts can be set at will in the process, and the heat dissipation problem is also better solved. The internal welding of the coil adopts xenon protection welding on the fully automatic foil winding machine, which has high precision, low welding resistance, and no external welding process. DMD insulation is used between the winding layers, and the ends are sealed and cured with resin after winding.

Este adoptat ventilatorul de răcire cu flux încrucișat, care are caracteristicile de zgomot scăzut, presiune mare a vântului, aspect frumos etc. și îmbunătățește capacitatea de suprasarcină a transformatorului. Controlul temperaturii adoptă un controler de temperatură inteligent pentru a îmbunătăți siguranța și fiabilitatea funcționării transformatorului.

DESCRIERE PRODUS

Transformatorul de tip uscat izolat cu rășină epoxidică este un produs foarte sigur. Poate fi instalat direct în centrul de încărcare. Funcționează bine în mediul cu umiditate 100% fără uscare în prealabil. A fost utilizat pe scară largă în domeniul construcțiilor, centru comercial, aeroport, stație, port, metrou, fabrică, stație de distribuție a energiei subterane, platformă de foraj petrolier offshore, centrale electrice etc.

CARACTERISTICILE PRODUSULUI

● Rezistent la foc

● Moisture resistance

● Întreținere și instalare ușoară

● Funcționează bine în condiții de mediu dificile

● Non-polluting product

● Pierdere redusă în timpul operațiunii complete

PARAMETRI

PROFILUL COMPANIEI

Shanghai Industry Transformers Co., Ltd (SGOB) este un furnizor complet de echipamente de distribuție electrică. Produsele noastre includ:

● Transformatoare imersate în ulei

● Transformatoare immerse în ulei de 35KV

● Transformatoare de putere tip uscat cu izolatie din rasina expoxidica

● Amorphous alloy distribution transformers

● Transformatoare fotovoltaice

● Transformatoare eoliene

● Transformatoare de substație tip cutie

Our company was founded in 2007 and today has a 40,000sqm workshop and more than 200 employees. Our products are widely used in a broad range of industries such as power generation and distribution, coal production, metallurgy, oil and gas, chemicals, construction, ports, airports, railway and municipal infrastructure.

We also produce related equipment such as electrical cabinets and enclosures, switchgear boxes Currently, we are expanding our product line into other power-related areas like hot shrink connectors, electrical cables and associated mechanical equipment etc. Our goal is to build a one-stop electrical equipment and parts supply platform for our global customer base.

Ne bazăm pe sistemul nostru strict de control al calității pentru a livra produse de cea mai înaltă calitate. Din cei 200 de angajați ai noștri, 46 au experiență de ingineri. Sistemul nostru de calitate include calificări pentru:

● Centrul național de supraveghere a calității transformatoarelor din China

● Sistemul de management al calității ISO-9001:2008

● Sistemul de management de mediu ISO-14001:2004

● Sistemul de sănătate și siguranță OHSMS18000

Brevetele noastre:

Our production and quality testing capabilities include:

● Înfășurare automată a foliei

● Tablă și tăiere digitală din oțel siliconat

● Cuptor de uscare cu vid complet automat și linie de lac

● Tester de descărcare parțială HAEFLY

● Analizor de putere HAEFLY

● HAEFLY harmonic analyzer

Rezultatul este un produs superior de înaltă eficiență, disipare mai scăzută a puterii și zgomot redus pentru a maximiza investiția în infrastructură.
