Industria transformatoarelor uscate SGOB 125kva este în continuă evoluție, condusă de progresele în tehnologie și știința materialelor. Producătorii investesc în cercetare și dezvoltare pentru a îmbunătăți eficiența, durabilitatea și caracteristicile de siguranță ale transformatorului. Aceasta include utilizarea de materiale avansate, cum ar fi oțel siliconic de înaltă calitate și rășină epoxidică, pentru a îmbunătăți performanța termică și electrică a transformatorului.
Transformatorul uscat SGOB 125kva este o soluție de distribuție a energiei sofisticată și fiabilă, adaptată pentru aplicații industriale, comerciale și rezidențiale care necesită o sursă de alimentare robustă și eficientă. Cu o capacitate nominală de 125 kilovolt-amperi (kva), acest transformator reprezintă vârful ingineriei electrice, oferind o sursă de energie stabilă și de încredere pentru o gamă largă de sarcini.
În sectorul industrial, transformatorul uscat SGOB 125kva este un partener de încredere în menținerea eficienței operaționale și a productivității. Designul său de tip uscat elimină riscul de scurgeri de ulei și incendii, sporind siguranța și reducând sarcina generală de întreținere. Amprenta compactă a transformatorului permite instalarea și integrarea ușoară în sistemele electrice existente, făcându-l ideal pentru utilizarea în fabrici de producție, operațiuni miniere și alte medii industriale grele.
De asemenea, sectorul comercial beneficiază semnificativ de transformatorul uscat SGOB 125kva. Performanța sa de înaltă eficiență contribuie la economii de costuri și la sustenabilitatea mediului, aliniindu-se cu concentrarea industriei pe soluțiile de energie verde. Capacitatea transformatorului de a face față sarcinilor variate și de a se adapta la cerințele de putere de vârf asigură o sursă de energie stabilă pentru clădirile de birouri, magazinele de vânzare cu amănuntul, unitățile de asistență medicală și alte unități comerciale.
Aplicațiile rezidențiale pot, de asemenea, să beneficieze de beneficiile transformatorului uscat SGOB 125kva. Performanța fiabilă și caracteristicile sale de siguranță îl fac o alegere excelentă pentru case și apartamente, asigurând o sursă de alimentare stabilă pentru diverse aparate și sisteme. Dimensiunea compactă a transformatorului și ușurința de instalare îl fac o soluție practică pentru montarea în spații înguste din mediul rezidențial.
Industria transformatoarelor uscate SGOB 125kva este în continuă evoluție, condusă de progresele în tehnologie și știința materialelor. Producătorii investesc în cercetare și dezvoltare pentru a îmbunătăți eficiența, durabilitatea și caracteristicile de siguranță ale transformatorului. Aceasta include utilizarea de materiale avansate, cum ar fi oțel siliconic de înaltă calitate și rășină epoxidică, pentru a îmbunătăți performanța termică și electrică a transformatorului.
Personalizarea și flexibilitatea sunt, de asemenea, aspecte cheie ale industriei transformatoarelor uscate SGOB 125kva. Producătorii oferă o gamă largă de opțiuni, inclusiv diferite niveluri de tensiune, conexiuni de intrare și ieșire și configurații de montare, permițând utilizatorilor finali să adapteze transformatorul la cerințele lor specifice. Acest lucru asigură că transformatorul răspunde nevoilor unice de putere ale diferitelor aplicații, sporind versatilitatea și utilitatea acestuia.
Conformitatea cu reglementările este un alt aspect critic al industriei transformatoarelor uscate SGOB de 125 kva. Producătorii trebuie să respecte standardele stricte de siguranță și performanță stabilite de organismele de reglementare pentru a asigura fiabilitatea și siguranța transformatorului. Aceasta include efectuarea de teste riguroase și procese de certificare pentru a verifica conformitatea transformatorului cu standardele și reglementările din industrie.
CARACTERISTICILE PRODUSULUI

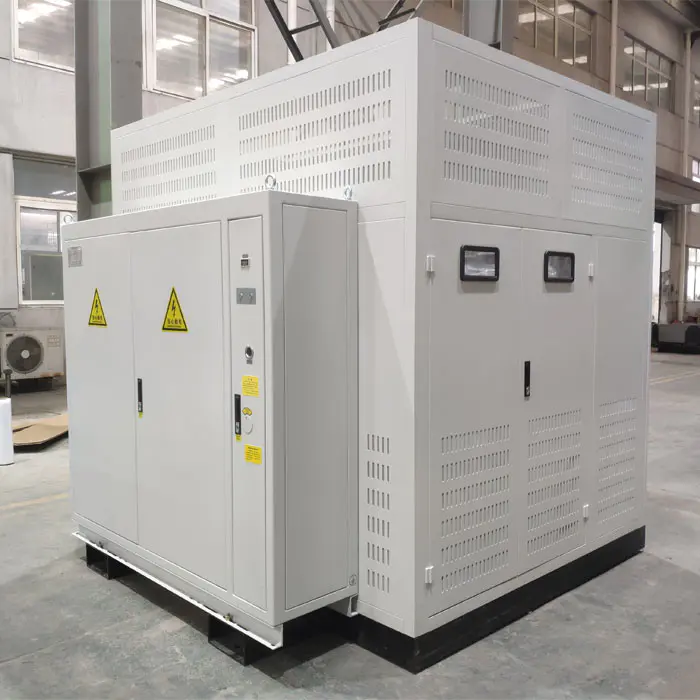

Transformatorul uscat de 125 kva turnat cu rășină epoxidică produs de Shanghai Industrial Transformer Co., Ltd. este dezvoltat și proiectat în cooperare cu Institutul de Cercetare a Transformatoarelor Shenyang prin introducerea tehnologiei străine avansate. Indicele de fiabilitate a produsului a atins un nivel internațional avansat.
Transformatorul uscat SGOB 125kva este sigur, ignifug și ignifug, fără poluare și poate fi instalat direct în centrul de încărcare. Nu necesită întreținere, ușor de instalat, are un cost de operare cuprinzător scăzut, pierderi reduse, performanță bună rezistentă la umiditate, poate funcționa normal la 100% umiditate și poate fi pus în funcțiune fără uscare în prealabil după oprire. Are descărcare parțială scăzută, zgomot redus, funcție puternică de disipare a căldurii și poate funcționa la sarcina nominală de 150% în condiții de răcire forțată cu aer.
Transformatoarele uscate SGOB 125kva sunt acum utilizate pe scară largă în clădiri înalte, centre comerciale, aeroporturi, stații, docuri, metrouri, fabrici, stații de distribuție subterane, platforme de foraj petrolier offshore, centrale electrice și alte locuri cu medii dure și condiții de utilizare.
Principalele materiale și caracteristici
Bobina folosește sârmă de cupru izolată de clasa F ca conductor și material compozit din fibră de sticlă și rășină epoxidică ca izolație. Coeficientul său de expansiune este apropiat de cel al conductorului de cupru și are o rezistență bună la impact, rezistență la schimbarea temperaturii și rezistență la fisurare. Toate componentele din fibră de sticlă și rășină epoxidică se autosting și nu vor continua să ardă. În același timp, bobina de înaltă tensiune este turnată cu rășină epoxidică în stare de vid de 1 mbar și nu există bule în interiorul bobinei, asigurându-se că descărcarea parțială a bobinei este mică. În același timp, pierderea transformatorului este redusă efectiv.
Miezul de fier al transformatorului este fabricat din seria 30EH120 de foi de oțel siliciu laminate la rece de înaltă permeabilitate, cu orientare ordonată a granulelor importate din Nippon Steel, Japonia, cu îmbinări cu teșit complet de 45° și stivuire pas cu pas pe patru niveluri. Suprafața miezului de fier este etanșată cu vopsea de rășină izolatoare pentru a preveni umezeala și rugina, iar cele două cleme și elemente de fixare au straturi de protecție anticorozivă. Întregul miez de fier adoptă un jug de fier nestivuit și o structură a plăcii de tragere din oțel, care reduce eficient pierderile fără sarcină, curentul fără sarcină și zgomotul miezului de fier.
Pentru bobinele de joasă tensiune și curent ridicat, tensiunea de scurtcircuit este mare atunci când are loc un scurtcircuit, iar numărul de spire de joasă tensiune este mic. Cu cât curentul de joasă tensiune este mai mare, cu atât problema tururilor instabile de amperi va fi mai proeminentă atunci când este utilizat tipul de înfășurare a firului. Trebuie luată în considerare și problema disipării căldurii. În acest moment, utilizarea înfășurării foliei pentru tensiune joasă poate rezolva mai bine problemele de mai sus. În primul rând, produsele din folie nu au spire axiale și unghiuri spiralate axiale de înfășurare. Turneele de amperi ale înfășurărilor de înaltă și joasă tensiune sunt echilibrate, iar tensiunea axială a transformatorului este mică atunci când are loc un scurtcircuit. În al doilea rând, datorită izolației sale subțiri, conductele de aer multistrat pot fi setate după bunul plac în acest proces, iar problema disipării căldurii este, de asemenea, mai bine rezolvată. Sudarea internă a bobinei adoptă sudura de protecție cu xenon pe mașina de bobinat folie complet automată, care are precizie ridicată, rezistență scăzută la sudare și fără proces de sudare externă. Izolația DMD este utilizată între straturile de înfășurare, iar capetele sunt sigilate și întărite cu rășină după înfășurare.
Este adoptat ventilatorul de răcire cu flux încrucișat, care are caracteristicile de zgomot scăzut, presiune mare a vântului, aspect frumos etc. și îmbunătățește capacitatea de suprasarcină a transformatorului. Controlul temperaturii adoptă un controler de temperatură inteligent pentru a îmbunătăți siguranța și fiabilitatea funcționării transformatorului.
DESCRIERE PRODUS
Transformatorul de tip uscat izolat cu rășină epoxidică este un produs foarte sigur. Poate fi instalat direct în centrul de încărcare. Funcționează bine în mediul cu umiditate 100% fără uscare în prealabil. A fost utilizat pe scară largă în domeniul construcțiilor, centru comercial, aeroport, stație, port, metrou, fabrică, stație de distribuție a energiei subterane, platformă de foraj petrolier offshore, centrale electrice etc.
CARACTERISTICILE PRODUSULUI
● Rezistent la foc
● Moisture resistance
● Întreținere și instalare ușoară
● Funcționează bine în condiții de mediu dificile
● Produs nepoluant
● Pierdere redusă în timpul operațiunii complete
PARAMETRI
MODEL | FĂRĂ PIERDERE DE ÎNCĂRCARE (W) |
PIERDERE DE ÎNCĂRCARE (120%) |
IMINENŢĂ (%) |
CURENTUL DE ÎNCĂRCARE (%) |
NIVELUL DE ZGOMOT (Lpa) dB |
GREUTATE (KG) |
SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
MODEL | DIMENSIUNE (MM) | |||||||||
a | b | c | d | e | f | g | h | K1 | K2 | |
SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
MODEL | CAPACITY (KVA) | LUNGIME (MM) |
LĂȚime (MM) | ÎNĂLŢIME (MM) |
LONGITUDINALE (MM) | ORIZONTAL (MM) | GREUTATE (KG) |
SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
PROFILUL COMPANIEI
Shanghai Industry Transformers Co., Ltd (SGOB) este un furnizor complet de echipamente de distribuție electrică. Produsele noastre includ:
● Oil-immersed transformers
● Transformatoare immerse în ulei de 35KV
● Transformatoare de putere tip uscat cu izolatie din rasina expoxidica
● Transformatoare de distribuție din aliaj amorf
● Transformatoare fotovoltaice
● Transformatoare eoliene
● Transformatoare de substație tip cutie
Compania noastra a fost infiintata in 2007 si are in prezent un atelier de 40.000 mp si peste 200 de angajati. Produsele noastre sunt utilizate pe scară largă într-o gamă largă de industrii, cum ar fi generarea și distribuția de energie, producția de cărbune, metalurgie, petrol și gaze, produse chimice, construcții, porturi, aeroporturi, infrastructură feroviară și municipală.
Producem, de asemenea, echipamente aferente, cum ar fi dulapuri și carcase electrice, cutii de comutație. În prezent, ne extindem linia de produse în alte domenii legate de energie, cum ar fi conectori termocontractabil, cabluri electrice și echipamente mecanice asociate etc. Scopul nostru este de a construi o unitate unică. platformă de furnizare de echipamente electrice și piese pentru baza noastră globală de clienți.
Ne bazăm pe sistemul nostru strict de control al calității pentru a livra produse de cea mai înaltă calitate. Din cei 200 de angajați ai noștri, 46 au experiență de ingineri. Sistemul nostru de calitate include calificări pentru:
● Centrul național de supraveghere a calității transformatoarelor din China
● ISO-9001:2008 Quality Management System
● Sistemul de management de mediu ISO-14001:2004
● Sistemul de sănătate și siguranță OHSMS18000
Brevetele noastre:
Capabilitățile noastre de producție și testare a calității includ:
● Înfășurare automată a foliei
● Tablă și tăiere digitală din oțel siliconat
● Cuptor de uscare cu vid complet automat și linie de lac
● Tester de descărcare parțială HAEFLY
● Analizor de putere HAEFLY
● Analizor de armonici HAEFLY
Rezultatul este un produs superior de înaltă eficiență, disipare mai scăzută a puterii și zgomot redus pentru a maximiza investiția în infrastructură.
