SGOB este un important transformator, furnizor și exportator din China 2000KVA. Transformatorul uscat SGOB 2000KVA este un dispozitiv electric robust conceput pentru a răspunde cerințelor de mare putere ale setărilor industriale și comerciale moderne. Cu un rating de putere de 2000 kilovolte-ampere (KVA), acest transformator oferă performanțe și fiabilitate de neegalat.

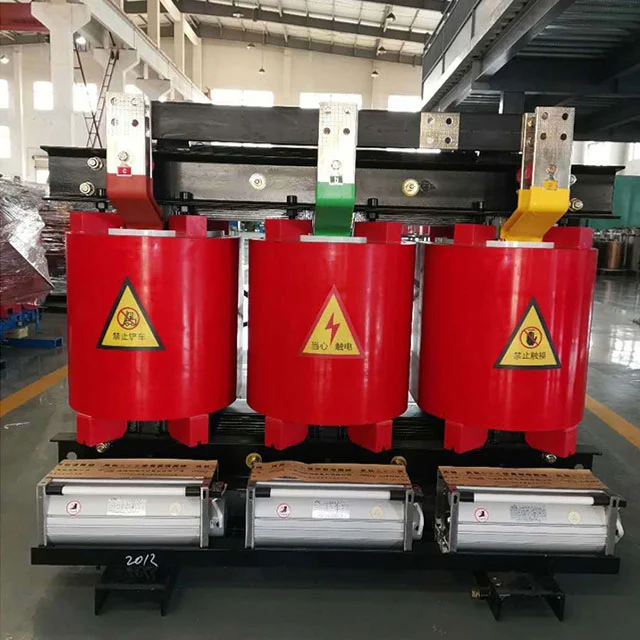

Transformatorul uscat SGOB 2000KVA este un dispozitiv electric robust conceput pentru a răspunde cerințelor de mare putere ale setărilor industriale și comerciale moderne. Cu un rating de putere de 2000 kilovolte-ampere (KVA), acest transformator oferă performanțe și fiabilitate de neegalat.
Proiectarea sa de tip uscat elimină riscul de scurgeri de ulei și contaminarea mediului, ceea ce îl face o alegere ecologică și durabilă. Amprenta compactă a transformatorului și construcția robustă se asigură că poate fi instalată și operată cu ușurință în diferite medii, inclusiv cele cu constrângeri spațiale.
Transformatorul uscat SGOB 2000KVA oferă sisteme avansate de răcire pentru a asigura o funcționare eficientă și liniștită. Acest lucru minimizează poluarea zgomotului și generarea de căldură, extinzând durata de viață a transformatorului și îmbunătățind performanța generală. Proiectarea sa eficientă din punct de vedere energetic reduce la minimum pierderile de energie și maximizează livrarea de energie la sarcină, reducând facturile de energie și amprentele de carbon.
Transformatorul este personalizabil pentru a satisface cerințele specifice ale clienților, oferind o serie de opțiuni pentru a se potrivi cu diverse aplicații. Proiectarea sa modulară permite accesul și întreținerea ușoară, reducerea timpului de oprire și a costurilor operaționale. Transformatorul uscat SGOB 2000KVA respectă standardele și reglementările din industrie, asigurând siguranța și fiabilitatea în toate aplicațiile.
Caracteristici ale produsului
Castul de rășină epoxidică 2000kva Transformer Dry produs de Shanghai Industrial Transformer Co., Ltd. este dezvoltat și proiectat în cooperare cu Shenyang Transformer Research Institute prin introducerea tehnologiei străine avansate. Indicele de fiabilitate al produsului a atins nivelul avansat internațional.
Transformatorul uscat SGOB 2000KVA este sigur, retardant de flacără și rezistent la foc, fără poluare și poate fi instalat direct în centrul de încărcare. Este fără întreținere, ușor de instalat, are costuri de operare complete scăzute, pierderi reduse, performanțe bune rezistente la umiditate, poate funcționa normal la 100% umiditate și poate fi pus în funcțiune fără a usca înainte de închidere. Are descărcare parțială scăzută, zgomot redus, funcție puternică de disipare a căldurii și poate funcționa la o sarcină nominală de 150% în condiții de răcire a aerului forțat.
Transformatorul uscat SGOB 2000KVA este acum utilizat pe scară largă în clădiri înalte, centre comerciale, aeroporturi, stații, docuri, metrou, fabrici, stații de distribuție subterane, platforme de foraj în ulei offshore, centrale electrice și alte locuri cu medii dure și condiții de utilizare.
Materiale și caracteristici principale
Bobina folosește sârmă de cupru izolată din clasa F ca conductor și fibră de sticlă și material compozit de rășină epoxidică ca izolație. Coeficientul său de expansiune este aproape de cel al conductorului de cupru și are o rezistență la impact bună, rezistență la modificarea temperaturii și rezistență la fisură. Toate componentele fibrei de sticlă și rășină epoxidică se auto-extinde și nu vor continua să ardă. În același timp, bobina de înaltă tensiune este turnată cu rășină epoxidică sub o stare de vid 1MBAR și nu există bule în interiorul bobinei, asigurându-se că descărcarea parțială a bobinei este mică. În același timp, pierderea transformatorului este redusă eficient.
Nucleul de fier al transformatorului este realizat din seria 30EH120 de foi de oțel siliciu cu orientare la frig de înaltă permeabilitate, cu orientare ordonată de cereale, importate din Nippon Steel, Japonia, cu articulații cu 45 ° pline și stivuire pas cu pas. Suprafața miezului de fier este sigilată cu vopsea de rășină izolantă pentru a preveni umiditatea și rugina, iar cele două cleme și elemente de fixare au straturi de protecție anticorroziune. Întregul nucleu de fier adoptă o structură de jug de fier și oțel care nu este stivuită, ceea ce reduce efectiv pierderea fără sarcină, curentul fără sarcină și zgomotul miezului de fier.
Pentru bobine de joasă tensiune și curent ridicat, tensiunea de scurtcircuit este mare atunci când are loc scurtcircuit, iar numărul de viraje de joasă tensiune este mic. Cu cât este mai mare curentul de joasă tensiune, cu atât este mai proeminentă problema instalației de ampere instabile atunci când se va folosi tipul de înfășurare a sârmei. Problema de disipare a căldurii trebuie, de asemenea, luată în considerare. În acest moment, utilizarea înfășurării de folie pentru tensiune joasă poate rezolva mai bine problemele de mai sus. În primul rând, produsele din folie nu au viraje axiale și unghiuri spirale axiale de înfășurare. Turnurile ampere ale înfășurărilor de înaltă și joasă tensiune sunt echilibrate, iar tensiunea axială a transformatorului este mică atunci când are loc scurtcircuit. În al doilea rând, datorită izolației sale subțiri, conductele de aer cu mai multe straturi pot fi stabilite în voie în proces, iar problema de disipare a căldurii este, de asemenea, mai bine rezolvată. Sudarea internă a bobinei adoptă sudare cu protecție împotriva xenonului pe mașina de înfășurare a foliei complet automată, care are o precizie ridicată, rezistență scăzută de sudare și fără proces de sudare extern. Izolația DMD este utilizată între straturile de înfășurare, iar capetele sunt sigilate și vindecate cu rășină după înfășurare.
Este adoptat ventilatorul de răcire cu flux încrucișat, care are caracteristicile de zgomot scăzut, presiune ridicată a vântului, aspect frumos etc. și îmbunătățește capacitatea de suprasarcină a transformatorului. Controlul temperaturii adoptă un regulator de temperatură inteligent pentru a îmbunătăți siguranța și fiabilitatea funcționării transformatorului.
DESCRIERE PRODUS
Transformatorul de tip uscat izolat de rășină epoxidică este un produs foarte sigur. Poate fi instalat direct în centrul de încărcare. Funcționează bine în mediul de umiditate 100%, fără a usca. Acesta a fost utilizat pe scară largă în câmpul construcțiilor, centru comercial, aeroport, stație, port, metrou, fabrică, stație de distribuție a energiei subterane, platformă de foraj petrolier offshore, centrală electrică etc.
Caracteristici ale produsului
● Rezistent la foc
● Rezistența la umiditate
● Întreținere și instalare ușoară
● Alergați bine în condițiile de mediu dure
● Produs care nu poluează
● Pierdere scăzută în timpul funcționării cuprinzătoare
Parametri
| MODEL | Fără pierdere de încărcare (W) |
Pierderea încărcăturii (120%) |
IMINENŢĂ (%) |
Curent noload (%) |
Nivel de zgomot (LPA) DB |
GREUTATE (KG) |
| SC (b) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC (b) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC (b) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC (b) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC (b) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC (b) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC (b) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC (b) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC (b) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC (b) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC (b) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC (b) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC (b) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC (b) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC (b) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC (b) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC (b) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC (b) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC (b) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC (b) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODEL | Dimensiune (mm) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC (Z) (B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC (Z) (B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC (Z) (B) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC (Z) (B) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC (Z) (B) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC (Z) (B) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC (Z) (B) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC (Z) (B) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC (Z) (B) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC (Z) (B) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC (Z) (B) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC (Z) (B) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC (Z) (B) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC (Z) (B) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC (Z) (B) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC (Z) (B) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC (Z) (B) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC (Z) (B) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC (Z) (B) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC (Z) (B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODEL | Capacitate (KVA) | LUNGIME (Mm) |
Lățime (mm) | ÎNĂLŢIME (Mm) |
Longitudinal (mm) | Orizontal (mm) | Greutate (kg) |
| SC (Z) (B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC (Z) (B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC (Z) (B) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC (Z) (B) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC (Z) (B) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC (Z) (B) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC (Z) (B) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC (Z) (B) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC (Z) (B) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC (Z) (B) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC (Z) (B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC (Z) (B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC (Z) (B) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC (Z) (B) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC (Z) (B) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC (Z) (B) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC (Z) (B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC (Z) (B) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC (Z) (B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC (Z) (B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
PROFILUL COMPANIEI
Shanghai Industry Transformers Co., Ltd (SGOB) este un furnizor complet de echipamente de distribuție electrică. Produsele noastre includ:
● Transformatoare impertate cu ulei
● Transformatoare impersate cu ulei de 35kV
● Transformatoare de putere de tip uscat de izolare de rășină expoxi
● Transformatoare amorfe de distribuție a aliajului
● Transformatoare fotovoltaice
● Transformatoare ale puterii eoliene
● Transformatoare de stație în stil box
Compania noastră a fost fondată în 2007 și astăzi are un atelier de 40.000 mp și peste 200 de angajați. Produsele noastre sunt utilizate pe scară largă într -o gamă largă de industrii, cum ar fi generarea și distribuția de energie, producția de cărbune, metalurgie, petrol și gaze, substanțe chimice, construcții, porturi, aeroporturi, feroviare și infrastructură municipală.
De asemenea, producem echipamente conexe, cum ar fi dulapuri și carcase electrice, cutii de comutare În prezent, ne extindem linia de produse în alte zone legate de putere, cum ar fi conectorii de micșorare caldă, cablurile electrice și echipamentele mecanice asociate etc. Scopul nostru este să construim un echipament electric unic și o platformă de aprovizionare a pieselor pentru baza noastră globală de clienți.
Ne bazăm pe sistemul nostru strict de control al calității pentru a furniza produse de cea mai înaltă calitate. Dintre cei 200 de angajați ai noștri, 46 sunt experiența inginerilor. Sistemul nostru de calitate include calificări pentru:
● Centrul de supraveghere a calității transformatoarelor naționale din China
● ISO-9001: 2008 Sistemul de management al calității
● ISO-14001: 2004 Sistemul de management al mediului
● OHSMS18000 Sistem de sănătate și siguranță
Brevetele noastre:
Capacitățile noastre de testare a producției și a calității includ:
● înfășurare automată a foliei
● Foaie și tăiere din oțel digital din silicon
● Cuptor de uscare în vid complet automat și linie de lac
● Tester de descărcare parțială haefly
● Haefly Power Analyzer
● Analizor armonic Haefly
Rezultatul este un produs superior de eficiență ridicată, disipare mai mică a puterii și zgomot redus pentru a vă maximiza investițiile în infrastructură.
