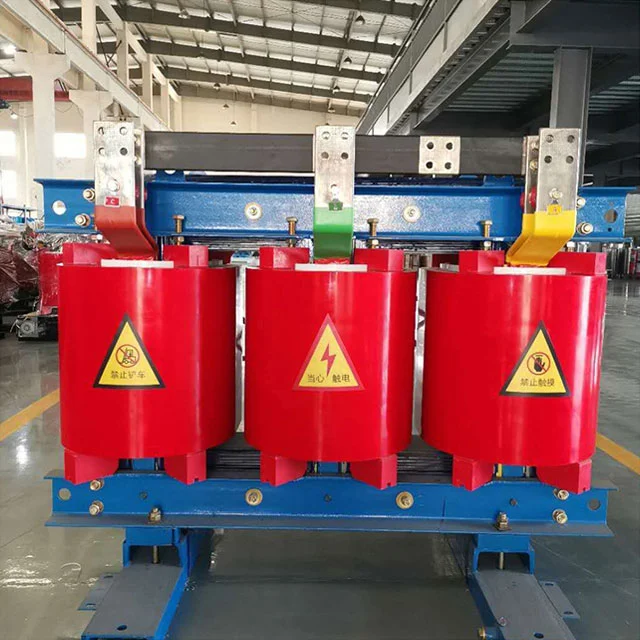

Transformator uscat de 250 kva

Transformatorul uscat SGOB 250kva este un dispozitiv electric de ultimă generație conceput pentru utilizare într-o varietate de setari industriale, comerciale și instituționale. Cu o capacitate de putere nominală de 250 kilovolt-amperi (kva), acest transformator oferă performanțe robuste, fiabilitate excepțională și o gamă de caracteristici care îl fac o alegere ideală pentru sistemele moderne de distribuție a energiei.

Capacitate mare de putere:

Transformatorul uscat SGOB 250kva este proiectat pentru a face față sarcinilor semnificative de putere, făcându-l potrivit pentru aplicații care necesită o livrare constantă și fiabilă a energiei. Fie că este vorba de alimentarea utilajelor dintr-o fabrică de producție sau de asigurarea unei surse de alimentare stabile într-o clădire comercială mare, acest transformator poate satisface cerințele chiar și ale celor mai riguroase medii.

Design de tip uscat:

Unlike traditional oil-filled transformers, the SGOB 250kva Dry Transformer uses a dry-type insulation system. This eliminates the risk of oil leaks and reduces the need for regular maintenance, making it a safer and more environmentally friendly option.

Conversie eficientă a energiei:

Transformatorul este proiectat pentru a minimiza pierderile de energie în timpul procesului de conversie, asigurând că sarcina este furnizată putere maximă. Acest lucru contribuie la reducerea costurilor operaționale și la o amprentă de carbon mai mică.

Compact și durabil:

Cu un design compact, transformatorul uscat SGOB 250kva este ușor de instalat și necesită spațiu minim. Construcția sa durabilă asigură performanță și fiabilitate pe termen lung, chiar și în condiții dure.

Customizable Options:

Producătorii oferă o gamă de opțiuni de personalizare, inclusiv diferite niveluri de tensiune, configurații de intrare și ieșire și aranjamente de montare. Acest lucru permite utilizatorilor finali să adapteze transformatorul la nevoile și cerințele lor specifice.

Compliance and Safety:

Transformatorul uscat SGOB 250kva respectă standardele și reglementările internaționale, asigurându-i siguranța și fiabilitatea. Procesele riguroase de testare și certificare verifică conformitatea acestuia cu standardele din industrie, inclusiv cele legate de compatibilitatea electromagnetică (EMC), capabilitățile de rezistență la scurtcircuite și performanța termică.

Applications:

Industrial: Potrivit pentru utilizarea în fabrici de producție, operațiuni miniere și alte medii grele în care fiabilitatea și durabilitatea sunt primordiale.

Comercial: Perfect pentru clădiri comerciale mari, centre comerciale, hoteluri și alte locații care necesită o sursă de alimentare stabilă pentru diverse aparate și echipamente.

Instituțional: Ideal pentru instituții de învățământ, unități de asistență medicală și clădiri guvernamentale unde întreruperile de curent pot avea consecințe grave.

Tendințe și inovații în industrie:

Pe măsură ce industria distribuției de energie continuă să evolueze, producătorii se concentrează pe dezvoltarea transformatoarelor care sunt mai eficiente, mai fiabile și mai durabile. Transformatorul uscat SGOB 250kva reflectă aceste tendințe, încorporând materiale și tehnologii avansate pentru a îmbunătăți performanța și a reduce impactul asupra mediului.

În plus, integrarea tehnologiilor de rețea inteligentă și Internetul obiectelor (IoT) transformă industria. Cu capabilități de monitorizare de la distanță și întreținere predictivă, utilizatorii finali pot optimiza performanța transformatorului, pot reduce timpul de nefuncționare și pot prelungi durata de viață a acestuia.

CARACTERISTICILE PRODUSULUI

Transformatorul uscat de 250 kva turnat cu rășină epoxidică produs de Shanghai Industrial Transformer Co., Ltd. este dezvoltat și proiectat în cooperare cu Institutul de Cercetare a Transformatoarelor Shenyang prin introducerea tehnologiei străine avansate. Indicele de fiabilitate a produsului a atins un nivel internațional avansat.

Transformatorul uscat SGOB 250kva este sigur, ignifug și ignifug, fără poluare și poate fi instalat direct în centrul de încărcare. Nu necesită întreținere, ușor de instalat, are un cost de operare cuprinzător scăzut, pierderi reduse, performanță bună rezistentă la umiditate, poate funcționa normal la 100% umiditate și poate fi pus în funcțiune fără uscare în prealabil după oprire. Are descărcare parțială scăzută, zgomot redus, funcție puternică de disipare a căldurii și poate funcționa la sarcina nominală de 150% în condiții de răcire forțată cu aer.

Transformatoarele uscate SGOB 250kva sunt acum utilizate pe scară largă în clădiri înalte, centre comerciale, aeroporturi, stații, docuri, metrouri, fabrici, stații de distribuție subterane, platforme de foraj petrolier offshore, centrale electrice și alte locuri cu medii dure și condiții de utilizare.

Principalele materiale și caracteristici

Bobina folosește sârmă de cupru izolată de clasa F ca conductor și material compozit din fibră de sticlă și rășină epoxidică ca izolație. Coeficientul său de expansiune este apropiat de cel al conductorului de cupru și are o rezistență bună la impact, rezistență la schimbarea temperaturii și rezistență la fisurare. Toate componentele din fibră de sticlă și rășină epoxidică se autosting și nu vor continua să ardă. În același timp, bobina de înaltă tensiune este turnată cu rășină epoxidică în stare de vid de 1 mbar și nu există bule în interiorul bobinei, asigurându-se că descărcarea parțială a bobinei este mică. În același timp, pierderea transformatorului este redusă efectiv.

The iron core of the transformer is made of 30EH120 series of high-permeability cold-rolled silicon steel sheets with orderly grain orientation imported from Nippon Steel, Japan, with 45° full-bevel joints and four-level step-by-step stacking. The surface of the iron core is sealed with insulating resin paint to prevent moisture and rust, and the two clamps and fasteners have anti-corrosion protective layers. The entire iron core adopts a non-stacked iron yoke and steel pull plate structure, which effectively reduces no-load loss, no-load current and iron core noise.

Pentru bobinele de joasă tensiune și curent ridicat, tensiunea de scurtcircuit este mare atunci când are loc un scurtcircuit, iar numărul de spire de joasă tensiune este mic. Cu cât curentul de joasă tensiune este mai mare, cu atât problema tururilor instabile de amperi va fi mai proeminentă atunci când este utilizat tipul de înfășurare a firului. Trebuie luată în considerare și problema disipării căldurii. În acest moment, utilizarea înfășurării foliei pentru tensiune joasă poate rezolva mai bine problemele de mai sus. În primul rând, produsele din folie nu au spire axiale și unghiuri spiralate axiale de înfășurare. Turneele de amperi ale înfășurărilor de înaltă și joasă tensiune sunt echilibrate, iar tensiunea axială a transformatorului este mică atunci când are loc un scurtcircuit. În al doilea rând, datorită izolației sale subțiri, conductele de aer multistrat pot fi setate după bunul plac în acest proces, iar problema disipării căldurii este, de asemenea, mai bine rezolvată. Sudarea internă a bobinei adoptă sudura de protecție cu xenon pe mașina de bobinat folie complet automată, care are precizie ridicată, rezistență scăzută la sudare și fără proces de sudare externă. Izolația DMD este utilizată între straturile de înfășurare, iar capetele sunt sigilate și întărite cu rășină după înfășurare.

Este adoptat ventilatorul de răcire cu flux încrucișat, care are caracteristicile de zgomot scăzut, presiune mare a vântului, aspect frumos etc. și îmbunătățește capacitatea de suprasarcină a transformatorului. Controlul temperaturii adoptă un controler de temperatură inteligent pentru a îmbunătăți siguranța și fiabilitatea funcționării transformatorului.

DESCRIERE PRODUS

Transformatorul de tip uscat izolat cu rășină epoxidică este un produs foarte sigur. Poate fi instalat direct în centrul de încărcare. Funcționează bine în mediul cu umiditate 100% fără uscare în prealabil. A fost utilizat pe scară largă în domeniul construcțiilor, centru comercial, aeroport, stație, port, metrou, fabrică, stație de distribuție a energiei subterane, platformă de foraj petrolier offshore, centrale electrice etc.

CARACTERISTICILE PRODUSULUI

● Rezistent la foc

● Rezistenta la umiditate

● Întreținere și instalare ușoară

● Funcționează bine în condiții de mediu dificile

● Produs nepoluant

● Pierdere redusă în timpul operațiunii complete

PARAMETRI

PROFILUL COMPANIEI

Shanghai Industry Transformers Co., Ltd (SGOB) este un furnizor complet de echipamente de distribuție electrică. Produsele noastre includ:

● Oil-immersed transformers

● Transformatoare immerse în ulei de 35KV

● Transformatoare de putere tip uscat cu izolatie din rasina expoxidica

● Transformatoare de distribuție din aliaj amorf

● Transformatoare fotovoltaice

● Transformatoare eoliene

● Box-style substation transformers

Compania noastra a fost infiintata in 2007 si are in prezent un atelier de 40.000 mp si peste 200 de angajati. Produsele noastre sunt utilizate pe scară largă într-o gamă largă de industrii, cum ar fi generarea și distribuția de energie, producția de cărbune, metalurgie, petrol și gaze, produse chimice, construcții, porturi, aeroporturi, infrastructură feroviară și municipală.

Producem, de asemenea, echipamente aferente, cum ar fi dulapuri și carcase electrice, cutii de comutație. În prezent, ne extindem linia de produse în alte domenii legate de energie, cum ar fi conectori termocontractabil, cabluri electrice și echipamente mecanice asociate etc. Scopul nostru este de a construi o unitate unică. platformă de furnizare de echipamente electrice și piese pentru baza noastră globală de clienți.

Ne bazăm pe sistemul nostru strict de control al calității pentru a livra produse de cea mai înaltă calitate. Din cei 200 de angajați ai noștri, 46 au experiență de ingineri. Sistemul nostru de calitate include calificări pentru:

● Centrul național de supraveghere a calității transformatoarelor din China

● Sistemul de management al calității ISO-9001:2008

● Sistemul de management de mediu ISO-14001:2004

● Sistemul de sănătate și siguranță OHSMS18000

Brevetele noastre:

Capabilitățile noastre de producție și testare a calității includ:

● Înfășurare automată a foliei

● Tablă și tăiere digitală din oțel siliconat

● Cuptor de uscare cu vid complet automat și linie de lac

● Tester de descărcare parțială HAEFLY

● Analizor de putere HAEFLY

● Analizor de armonici HAEFLY

Rezultatul este un produs superior de înaltă eficiență, disipare mai scăzută a puterii și zgomot redus pentru a maximiza investiția în infrastructură.
