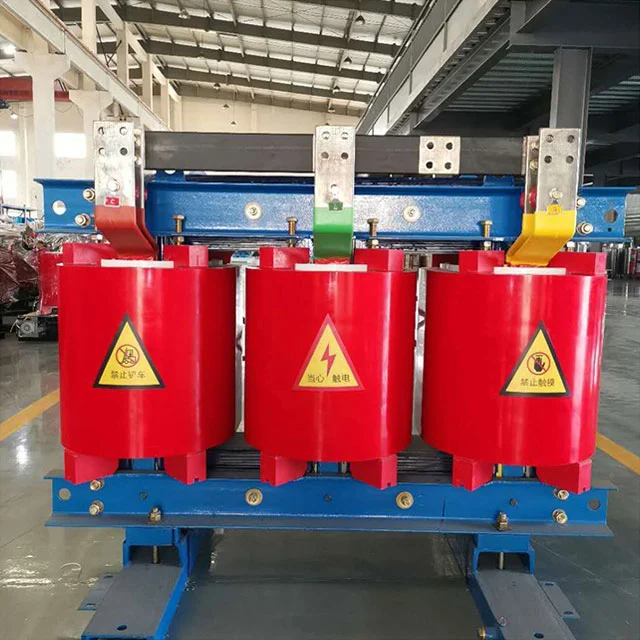

Transformator uscat de 500 kva

Transformatorul uscat SGOB 500kva este un dispozitiv electric de înaltă performanță, adaptat pentru a răspunde cerințelor riguroase ale aplicațiilor industriale, comerciale și instituționale moderne. Cu o putere nominală robustă de 500 kilovolt-amperi (kva), acest transformator reprezintă o dovadă a ingineriei și inovației avansate.

Proiectat având în vedere eficiența energetică, transformatorul uscat SGOB de 500 kva folosește materiale de izolație uscată de ultimă generație. Acest lucru elimină riscurile asociate cu scurgerile de ulei, reducând cerințele de întreținere și sporind sustenabilitatea mediului. Designul său prietenos cu mediul se aliniază cu eforturile globale de a promova soluții energetice mai curate și de a minimiza emisiile de carbon.

Amprenta compactă a transformatorului și construcția durabilă îl fac ideal pentru instalarea în medii cu spațiu limitat. Construcția sa robustă asigură fiabilitatea pe termen lung și funcționarea fără întreruperi, chiar și în medii industriale solicitante. Transformatorul uscat SGOB 500kva este proiectat pentru a suporta sarcini substanțiale, făcându-l o potrivire perfectă pentru aplicațiile în care cerințele mari de putere sunt constante și critice.

Pe lângă capabilitățile sale robuste de manipulare a puterii, transformatorul se mândrește cu o eficiență energetică impresionantă. Minimizează pierderile de energie, maximizând livrarea de energie către sarcină și reducând costurile operaționale. Acest lucru îl face o alegere excelentă pentru companiile care doresc să își optimizeze consumul de energie și să își reducă amprenta de carbon.

Transformatorul uscat SGOB 500kva este o soluție de alimentare fiabilă, eficientă și ecologică. Designul său compact, construcția robustă și materialele avansate de izolare îl fac o alegere superioară pentru o gamă largă de aplicații, asigurând o distribuție perfectă a puterii și excelență operațională.

CARACTERISTICILE PRODUSULUI

Transformatorul uscat de 500 kva turnat cu rășină epoxidică produs de Shanghai Industrial Transformer Co., Ltd. este dezvoltat și proiectat în cooperare cu Institutul de Cercetare a Transformatoarelor Shenyang prin introducerea tehnologiei străine avansate. Indicele de fiabilitate a produsului a atins un nivel internațional avansat.

Transformatorul uscat SGOB 500kva este sigur, ignifug și ignifug, fără poluare și poate fi instalat direct în centrul de încărcare. Nu necesită întreținere, ușor de instalat, are un cost de operare cuprinzător scăzut, pierderi reduse, performanță bună rezistentă la umiditate, poate funcționa normal la 100% umiditate și poate fi pus în funcțiune fără uscare în prealabil după oprire. Are descărcare parțială scăzută, zgomot redus, funcție puternică de disipare a căldurii și poate funcționa la sarcina nominală de 150% în condiții de răcire forțată cu aer.

Transformatoarele uscate SGOB 500kva sunt acum utilizate pe scară largă în clădiri înalte, centre comerciale, aeroporturi, stații, docuri, metrouri, fabrici, stații de distribuție subterane, platforme de foraj petrolier offshore, centrale electrice și alte locuri cu medii dure și condiții de utilizare.

Principalele materiale și caracteristici

Bobina folosește sârmă de cupru izolată de clasa F ca conductor și material compozit din fibră de sticlă și rășină epoxidică ca izolație. Coeficientul său de expansiune este apropiat de cel al conductorului de cupru și are o rezistență bună la impact, rezistență la schimbarea temperaturii și rezistență la fisurare. Toate componentele din fibră de sticlă și rășină epoxidică se autosting și nu vor continua să ardă. În același timp, bobina de înaltă tensiune este turnată cu rășină epoxidică în stare de vid de 1 mbar și nu există bule în interiorul bobinei, asigurându-se că descărcarea parțială a bobinei este mică. În același timp, pierderea transformatorului este redusă efectiv.

Miezul de fier al transformatorului este fabricat din seria 30EH120 de foi de oțel siliciu laminate la rece de înaltă permeabilitate, cu orientare ordonată a granulelor importate din Nippon Steel, Japonia, cu îmbinări cu teșit complet de 45° și stivuire pas cu pas pe patru niveluri. Suprafața miezului de fier este etanșată cu vopsea de rășină izolatoare pentru a preveni umezeala și rugina, iar cele două cleme și elemente de fixare au straturi de protecție anticorozivă. Întregul miez de fier adoptă un jug de fier nestivuit și o structură a plăcii de tragere din oțel, care reduce eficient pierderile fără sarcină, curentul fără sarcină și zgomotul miezului de fier.

Pentru bobinele de joasă tensiune și curent ridicat, tensiunea de scurtcircuit este mare atunci când are loc un scurtcircuit, iar numărul de spire de joasă tensiune este mic. Cu cât curentul de joasă tensiune este mai mare, cu atât problema tururilor instabile de amperi va fi mai proeminentă atunci când este utilizat tipul de înfășurare a firului. Trebuie luată în considerare și problema disipării căldurii. În acest moment, utilizarea înfășurării foliei pentru tensiune joasă poate rezolva mai bine problemele de mai sus. În primul rând, produsele din folie nu au spire axiale și unghiuri spiralate axiale de înfășurare. Turneele de amperi ale înfășurărilor de înaltă și joasă tensiune sunt echilibrate, iar tensiunea axială a transformatorului este mică atunci când are loc un scurtcircuit. În al doilea rând, datorită izolației sale subțiri, conductele de aer multistrat pot fi setate după bunul plac în acest proces, iar problema disipării căldurii este, de asemenea, mai bine rezolvată. Sudarea internă a bobinei adoptă sudura de protecție cu xenon pe mașina de bobinat folie complet automată, care are precizie ridicată, rezistență scăzută la sudare și fără proces de sudare externă. Izolația DMD este utilizată între straturile de înfășurare, iar capetele sunt sigilate și întărite cu rășină după înfășurare.

Este adoptat ventilatorul de răcire cu flux încrucișat, care are caracteristicile de zgomot scăzut, presiune mare a vântului, aspect frumos etc. și îmbunătățește capacitatea de suprasarcină a transformatorului. Controlul temperaturii adoptă un controler de temperatură inteligent pentru a îmbunătăți siguranța și fiabilitatea funcționării transformatorului.

DESCRIERE PRODUS

Transformatorul de tip uscat izolat cu rășină epoxidică este un produs foarte sigur. Poate fi instalat direct în centrul de încărcare. Funcționează bine în mediul cu umiditate 100% fără uscare în prealabil. A fost utilizat pe scară largă în domeniul construcțiilor, centru comercial, aeroport, stație, port, metrou, fabrică, stație de distribuție a energiei subterane, platformă de foraj petrolier offshore, centrale electrice etc.

CARACTERISTICILE PRODUSULUI

● Rezistent la foc

● Rezistenta la umiditate

● Întreținere și instalare ușoară

● Funcționează bine în condiții de mediu dificile

● Produs nepoluant

● Pierdere redusă în timpul operațiunii complete

PARAMETRI

PROFILUL COMPANIEI

Shanghai Industry Transformers Co., Ltd (SGOB) este un furnizor complet de echipamente de distribuție electrică. Produsele noastre includ:

● Transformatoare imersate în ulei

● Transformatoare immerse în ulei de 35KV

● Transformatoare de putere tip uscat cu izolatie din rasina expoxidica

● Transformatoare de distribuție din aliaj amorf

● Transformatoare fotovoltaice

● Transformatoare eoliene

● Transformatoare de substație tip cutie

Compania noastra a fost infiintata in 2007 si are in prezent un atelier de 40.000 mp si peste 200 de angajati. Produsele noastre sunt utilizate pe scară largă într-o gamă largă de industrii, cum ar fi generarea și distribuția de energie, producția de cărbune, metalurgie, petrol și gaze, produse chimice, construcții, porturi, aeroporturi, infrastructură feroviară și municipală.

Producem, de asemenea, echipamente aferente, cum ar fi dulapuri și carcase electrice, cutii de comutație. În prezent, ne extindem linia de produse în alte domenii legate de energie, cum ar fi conectori termocontractabil, cabluri electrice și echipamente mecanice asociate etc. Scopul nostru este de a construi o unitate unică. platformă de furnizare de echipamente electrice și piese pentru baza noastră globală de clienți.

Ne bazăm pe sistemul nostru strict de control al calității pentru a livra produse de cea mai înaltă calitate. Din cei 200 de angajați ai noștri, 46 au experiență de ingineri. Sistemul nostru de calitate include calificări pentru:

● Centrul național de supraveghere a calității transformatoarelor din China

● Sistemul de management al calității ISO-9001:2008

● Sistemul de management de mediu ISO-14001:2004

● Sistemul de sănătate și siguranță OHSMS18000

Brevetele noastre:

Capabilitățile noastre de producție și testare a calității includ:

● Înfășurare automată a foliei

● Tablă și tăiere digitală din oțel siliconat

● Cuptor de uscare cu vid complet automat și linie de lac

● Tester de descărcare parțială HAEFLY

● Analizor de putere HAEFLY

● Analizor de armonici HAEFLY

Rezultatul este un produs superior de înaltă eficiență, disipare mai scăzută a puterii și zgomot redus pentru a maximiza investiția în infrastructură.
