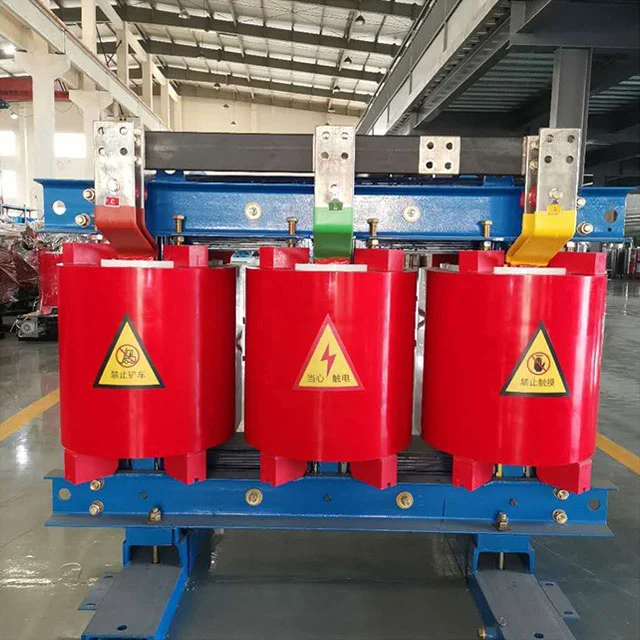

Transformator de tip uscat de 630 kVA

Acest transformator de tip uscat de 630 kVA din SGOB are înfășurări de cupru 100%, tensiune de înaltă 5000V și frecvență de 50Hz/60Hz. Se respectă cu standardele IEC pentru utilizarea centralelor electrice, stațiilor, etc. Tensiunile nominale includ 6kV, 6,3kV, 10kV, 10,5kV și 11kV.  Personalizarea cerințelor specifice este disponibilă. Vă rugăm să ne contactați pentru mai multe detalii.

Caracteristici ale produsului:

1. Bobinele folosesc conductoare de cupru cu izolație compozită din fibră de sticlă, turnată în vid în rășină epoxidică pentru o structură sigilată fără bule.

2. Nucleul folosește foi de oțel siliciu orientate spre cereale, cu un design în trepte pentru a reduce pierderea de histereză.

3. Partea de joasă tensiune folosește o structură de înfășurare a foliei cu sudură automată cu argon pentru distribuție uniformă a curentului.

4. Un sistem inteligent de control al temperaturii cu un ventilator axial reglează eficiența de răcire.

5. Carcasa ștampilată are aripioare de răcire pentru convecție îmbunătățită, iar o acoperire rezistentă la coroziune protejează împotriva spray-ului de sare.

Procesul de producție:

După înfășurare, firul de cupru este pre-impregnat cu lac izolant, apoi turnat în vid în rășină epoxidică pentru întărire. Nucleul este tăiat cu laser și stivuit, cu cleme hidraulice aplicând o presiune constantă. După asamblare, miezul și bobinele sunt coapte pentru a lega componentele. Scanarea parțială a descărcărilor de descărcare și analiza armonică sunt efectuate înainte de expediere, datele încărcate în cloud pentru trasabilitate.

Avantaje cheie față de transformatoarele impersate cu ulei:

1.. Transformatoarele imobiliare cu ulei prezintă riscul de scurgere a uleiului din cauza eșecului de etanșare, ceea ce poate provoca poluarea solului și pericolele de incendiu; Transformatorul de tip uscat de 630 kVA elimină mediul inflamabil, iar rășina se autoexpungătoare în cazul unei defecțiuni a arcului, împiedicând daunele secundare. Transformatoarele impertate cu ulei generează gaze inflamabile în condiții de suprasarcină, necesitând sisteme de protecție a gazelor. Transformatoarele de tip uscat monitorizează direct temperatura celui mai tare punct folosind senzori încorporați, îmbunătățind viteza avertismentului și răspunsului timpuriu.

2. În transformatoarele imobiliare cu ulei, modificările vâscozității uleiului la temperaturi scăzute afectează eficiența disipației căldurii, iar temperaturile ridicate accelerează îmbătrânirea izolației; Coeficientul de expansiune termică al rășinii epoxidice în transformatoarele de tip uscat se potrivește cu cel al conductorilor de cupru, menținând stabilitatea mecanică sub variații de temperatură extremă. Transformatoarele impertate cu ulei necesită testarea periodică a calității uleiului și a conținutului de umiditate; Structura complet sigilată a transformatoarelor de tip uscat permite funcționarea în medii de umiditate 100%, eliminând necesitatea unor incinte de protecție suplimentare în medii marine cu coroziune de spray cu sare.

3. Întreținerea transformatoarelor impertate cu ulei necesită echipamente specializate de filtrare a uleiului și costuri de eliminare a uleiului rezidual; Scurgerile accidentale au ca rezultat costurile de curățare a site -ului; Transformatoarele de tip uscat necesită doar curățarea aerului comprimat pentru acumularea de praf de suprafață, fără costuri de înlocuire consumabile. Eliminarea transformatoarelor impertate cu ulei implică proceduri de deșeuri periculoase; Materialele de tip uscat pot fi zdrobite mecanic, sortate și reciclate, crescând semnificativ valoarea reziduală. Reparațiile transformatoarelor impertate cu ulei necesită proceduri de scurgere a uleiului; Transformatoarele de tip uscat susțin înlocuirea modulară a înfășurării modulare, reducând timpul de oprire.

Note de întreținere

1. Nu folosiți un pistol de aer de înaltă presiune direct pe chiuveta de căldură în timpul funcționării unui transformator de tip uscat trifazat de 630 kV

2. Curățați praful de pe canalele de disipare a căldurii cu o perie moale dacă este acumulată mai mult de trei luni.

3. Verificați dacă există formarea de cristal de sare pe terminalele din zonele de coastă înainte de sezonul musonilor.

4. Efectuați teste de izolare inter-turn după un scurtcircuit brusc.

5. Sigilați și depozitați într-un mediu uscat în timpul depozitării pe termen lung; Mențineți o temperatură constantă și umiditate timp de 48 de ore înainte de repornire.

Capacitatea de suprasarcină este mai mică decât cea a transformatoarelor imobiliare cu ulei?

Înfășurările încapsulate cu rășină au o capacitate termică mai mare, iar sub răcire forțată a aerului, timpul de suprasarcină continuu este de fapt mai lung decât cel al transformatoarelor impertate cu ulei; Viteza de recuperare a izolației după un scurtcircuit brusc este, de asemenea, mai rapidă.

Parametrii produsului
