Transformator uscat de 630 kva

Avantajele produsului

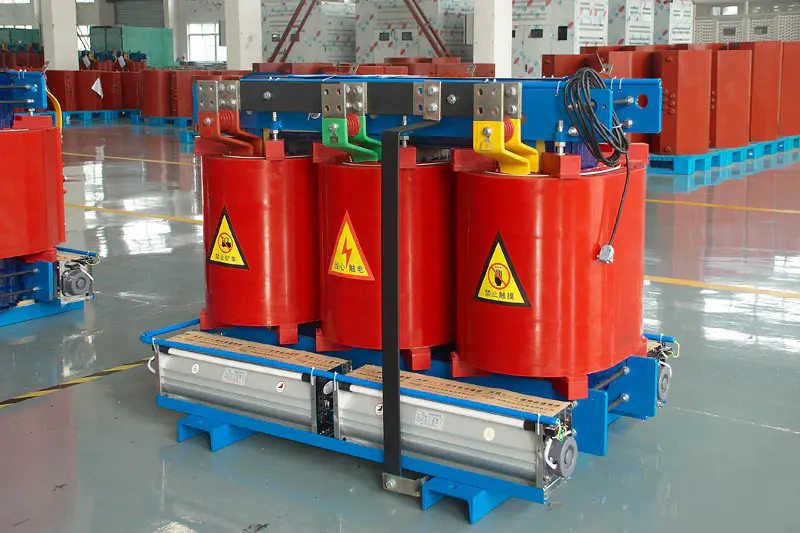

SGOB 630kva Dry Transformer este un dispozitiv electric de mare capacitate, special conceput pentru a satisface cerințele stricte ale mediilor moderne industriale, comerciale și instituționale. Puterea sa nominală puternică de 630 kVA îl face o soluție de alimentare fiabilă și eficientă.

Transformatorul de tip uscat de 630 kva realizează o fuziune a puterii, eficienței și durabilității mediului într-un produs de încredere. Acest transformator, cu designul său compact, structura robustă și materialele izolante avansate, este o alegere ideală pentru o varietate de aplicații, asigurând o distribuție lină a puterii și o funcționare excelentă.

Transformatorul de tip uscat cu izolare SGOB 630kva elimină riscul scurgerilor de ulei, reducând întreținerea și impactul asupra mediului. Acest transformator prietenos cu mediul se aliniază cu eforturile globale de sustenabilitate, promovând soluții de energie mai curată și reducând la minimum emisiile de carbon.

Datorită transformatorului uscat SGOB 630kva, caracteristicile de design compact și durabil ale transformatoarelor de tip uscat se pot adapta la medii de instalare cu spațiu limitat și pot rezista la sarcini mari de putere. Această caracteristică îl face o alegere ideală pentru locații critice cu condiții de spațiu restrâns și cerințe mari continue de putere. Designul său structural robust asigură că echipamentul poate menține o funcționare fiabilă și stabilă pe termen lung chiar și în medii industriale dure.

Pe lângă capabilitățile sale robuste de manipulare a puterii, transformatorul de distribuție a puterii de tip uscat SGOB 630kva oferă o eficiență energetică impresionantă. Minimizează pierderile de energie, maximizând livrarea de energie la sarcină și reducând costurile operaționale. Acest lucru îl face o alegere ideală pentru companiile care doresc să-și optimizeze consumul de energie și să-și reducă amprenta de carbon.

Ce faceTransformator uscatdo?

Transformatoarele de tip uscat sunt utilizate în principal pentru a obține o transformare sigură a tensiunii și o distribuție eficientă. Acestea sunt răcite în mod natural cu aer, mai degrabă decât cu ulei izolator, având astfel avantaje remarcabile, cum ar fi rezistență bună la foc, respectarea mediului și întreținere ușoară. Acest tip de transformator este deosebit de potrivit pentru spații interioare sau medii sensibile cu cerințe ridicate de siguranță și curățenie, precum spitale, școli, centre comerciale mari și fabrici industriale. Între timp, în scenarii speciale, cum ar fi tuneluri și mine, în care există riscuri potențiale de inflamabilitate sau limitări de spațiu, este, de asemenea, o alegere ideală pentru asigurarea unei surse de alimentare fiabile și pentru reducerea pericolelor de incendiu.

CARACTERISTICILE PRODUSULUI

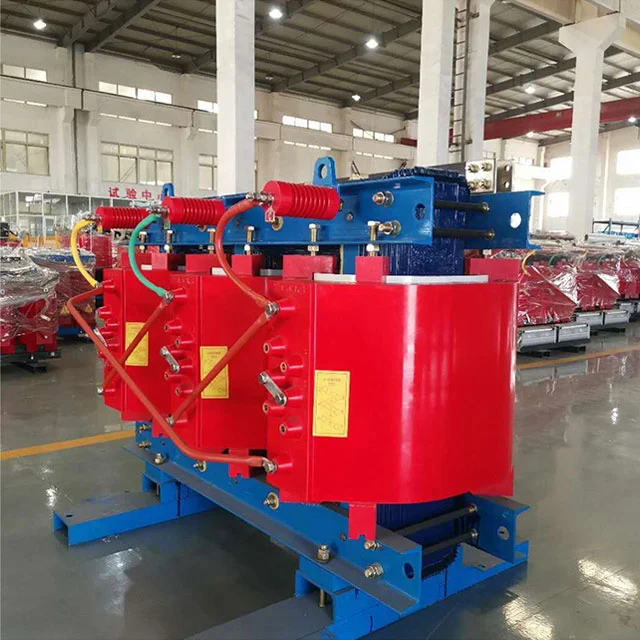

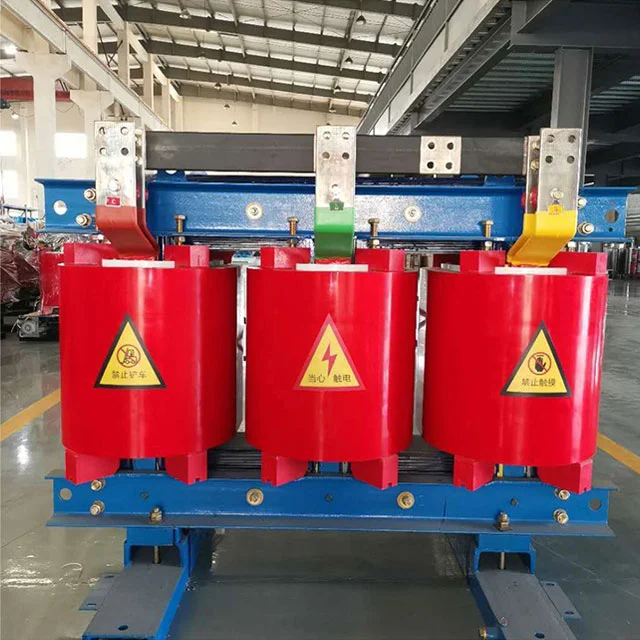

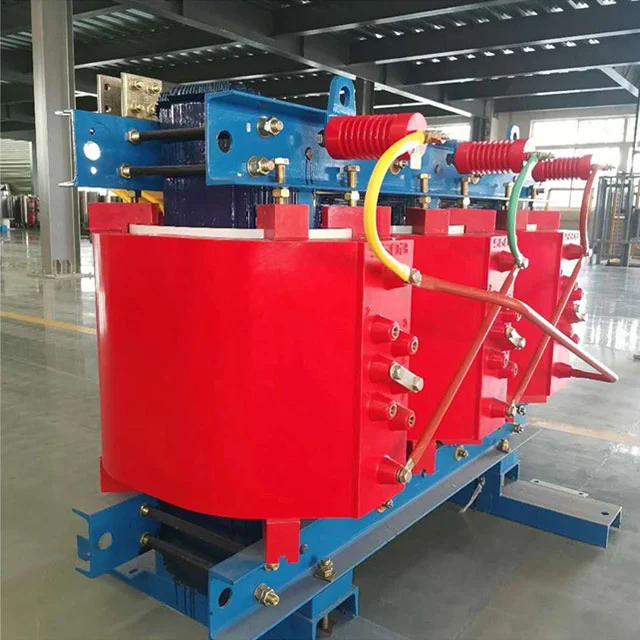

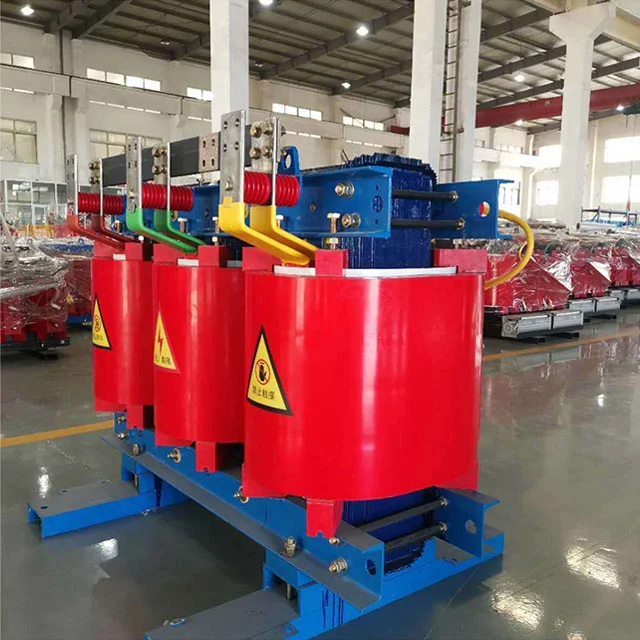

Transformatorul de tip uscat turnat din rășină epoxidică SGOB 630kva produs de Shanghai Industrial Transformer Co., Ltd. este dezvoltat și proiectat în cooperare cu Institutul de Cercetare a Transformatoarelor Shenyang prin introducerea tehnologiei străine avansate. Indicele de fiabilitate a produsului a atins un nivel internațional avansat.

Este sigur, ignifug și ignifug, fără poluare și poate fi instalat direct în centrul de încărcare. Nu necesită întreținere, ușor de instalat, are un cost de operare cuprinzător scăzut, pierderi reduse, performanță bună rezistentă la umiditate, poate funcționa normal la 100% umiditate și poate fi pus în funcțiune fără uscare în prealabil după oprire. Are descărcare parțială scăzută, zgomot redus, funcție puternică de disipare a căldurii și poate funcționa la sarcina nominală de 150% în condiții de răcire forțată cu aer.

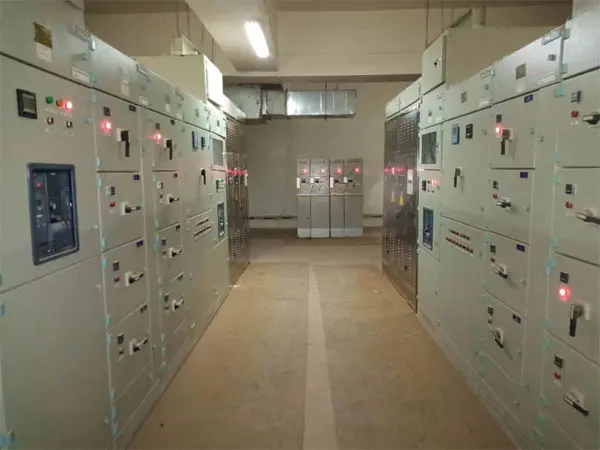

Acum este utilizat pe scară largă în clădiri înalte, centre comerciale, aeroporturi, stații, docuri, metrouri, fabrici, stații de distribuție subterană, platforme de foraj petrolier offshore, centrale electrice și alte locuri cu medii și condiții de utilizare dure.

Principalele materiale și caracteristici

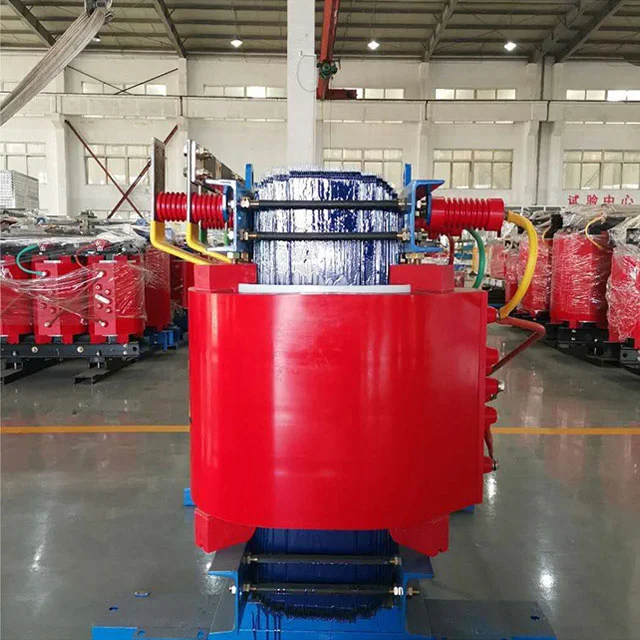

Miezul de fier al transformatorului este fabricat din seria 30EH120 de foi de oțel siliciu laminate la rece de înaltă permeabilitate, cu orientare ordonată a granulelor importate din Nippon Steel, Japonia, cu îmbinări cu teșit complet de 45° și stivuire pas cu pas pe patru niveluri. Suprafața miezului de fier este etanșată cu vopsea de rășină izolatoare pentru a preveni umezeala și rugina, iar cele două cleme și elemente de fixare au straturi de protecție anticorozivă. Întregul miez de fier adoptă un jug de fier nestivuit și o structură a plăcii de tragere din oțel, care reduce eficient pierderile fără sarcină, curentul fără sarcină și zgomotul miezului de fier.

Pentru bobinele de joasă tensiune și curent ridicat, tensiunea de scurtcircuit este mare atunci când are loc un scurtcircuit, iar numărul de spire de joasă tensiune este mic. Cu cât curentul de joasă tensiune este mai mare, cu atât problema tururilor instabile de amperi va fi mai proeminentă atunci când este utilizat tipul de înfășurare a firului. Trebuie luată în considerare și problema disipării căldurii. În acest moment, utilizarea înfășurării foliei pentru tensiune joasă poate rezolva mai bine problemele de mai sus. În primul rând, produsele din folie nu au spire axiale și unghiuri spiralate axiale de înfășurare. Turneele de amperi ale înfășurărilor de înaltă și joasă tensiune sunt echilibrate, iar tensiunea axială a transformatorului este mică atunci când are loc un scurtcircuit. În al doilea rând, datorită izolației sale subțiri, conductele de aer cu mai multe straturi pot fi setate după bunul plac în acest proces, iar problema disipării căldurii este, de asemenea, mai bine rezolvată. Sudarea internă a bobinei adoptă sudura de protecție cu xenon pe mașina de bobinat folie complet automată, care are precizie ridicată, rezistență scăzută la sudare și fără proces de sudare externă. Izolația DMD este utilizată între straturile de înfășurare, iar capetele sunt sigilate și întărite cu rășină după înfășurare.

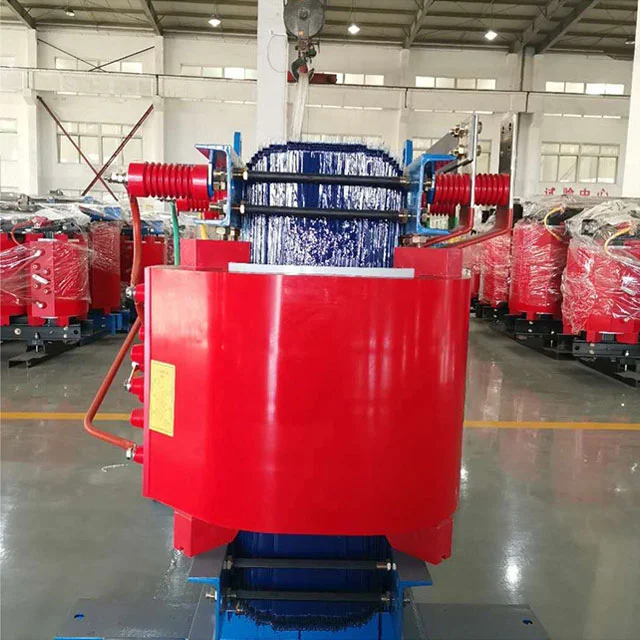

Bobina folosește sârmă de cupru izolată de clasa F ca conductor și material compozit din fibră de sticlă și rășină epoxidică ca izolație. Coeficientul său de expansiune este apropiat de cel al conductorului de cupru și are o rezistență bună la impact, rezistență la schimbarea temperaturii și rezistență la fisurare. Toate componentele din fibră de sticlă și rășină epoxidică se autosting și nu vor continua să ardă. În același timp, bobina de înaltă tensiune este turnată cu rășină epoxidică în stare de vid de 1 mbar și nu există bule în interiorul bobinei, asigurându-se că descărcarea parțială a bobinei este mică. În același timp, pierderea transformatorului este redusă efectiv.

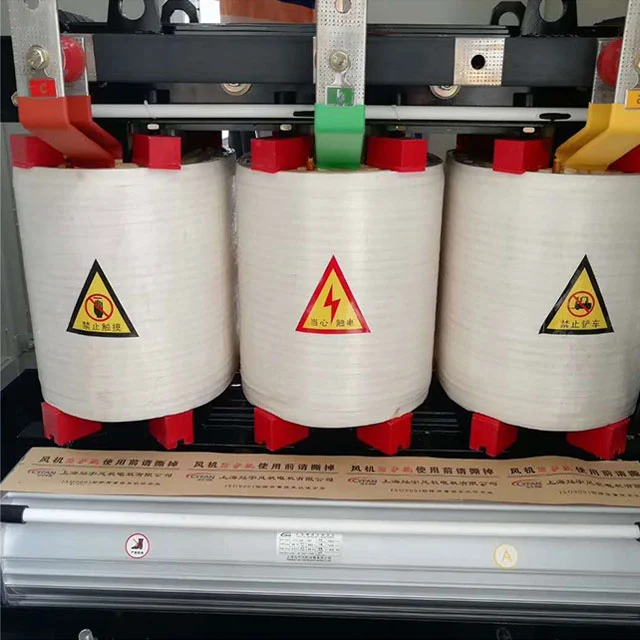

Este adoptat ventilatorul de răcire cu flux încrucișat, care are caracteristicile de zgomot scăzut, presiune mare a vântului, aspect frumos etc. și îmbunătățește capacitatea de suprasarcină a transformatorului. Controlul temperaturii adoptă un controler de temperatură inteligent pentru a îmbunătăți siguranța și fiabilitatea funcționării transformatorului.

DESCRIERE PRODUS

Transformatorul de tip uscat izolat cu rășină epoxidică este un produs foarte sigur. Poate fi instalat direct în centrul de încărcare. Funcționează bine în mediul cu umiditate 100% fără uscare în prealabil. A fost utilizat pe scară largă în domeniul construcțiilor, centru comercial, aeroport, stație, port, metrou, fabrică, stație subterană de distribuție a energiei, platformă de foraj petrolier offshore, centrale electrice etc.

CARACTERISTICILE PRODUSULUI

● Rezistent la foc

● Rezistenta la umiditate

● Întreținere și instalare ușoară

● Funcționează bine în condiții de mediu dificile

● Produs nepoluant

● Pierdere redusă în timpul operațiunii complete

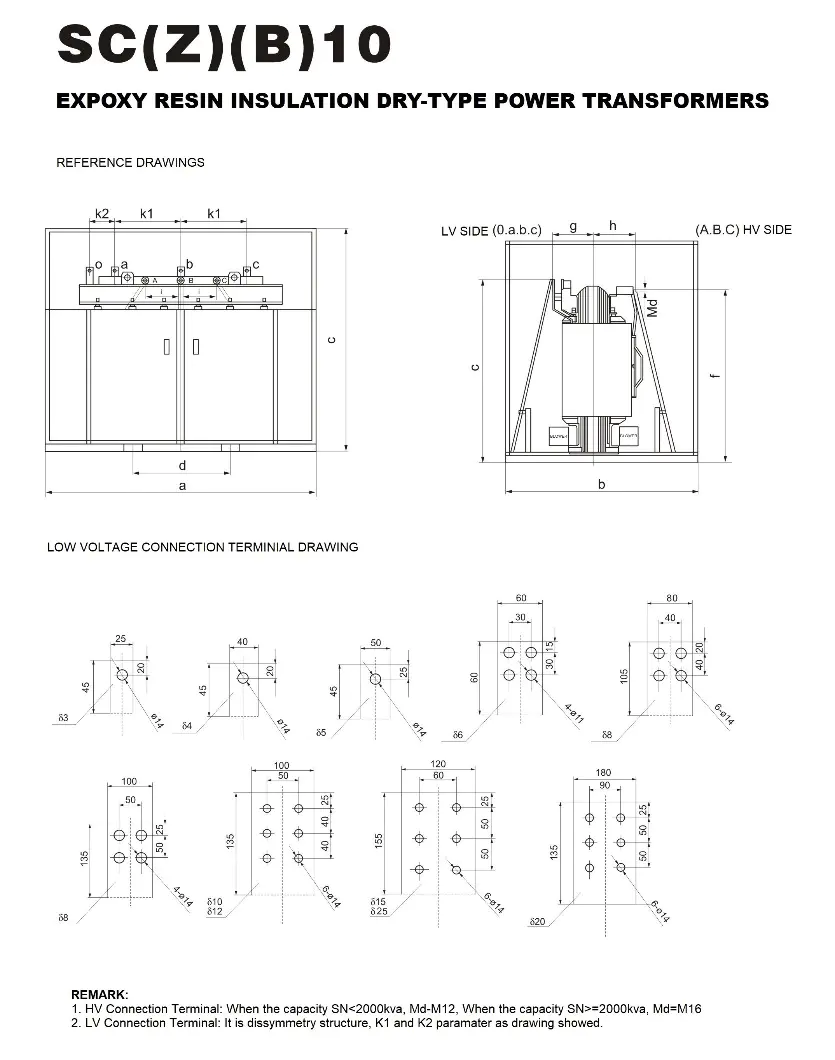

PARAMETRI

PROFILUL COMPANIEI

Shanghai Industry Transformers Co., Ltd (SGOB) este un furnizor complet de echipamente de distribuție electrică. Produsele noastre includ:

● Transformatoare imersate în ulei

● Transformatoare immerse în ulei de 35KV

● Transformatoare de putere de tip uscat cu izolație din rășină expoxy

● Transformatoare de distribuție din aliaj amorf

● Transformatoare fotovoltaice

● Transformatoare eoliene

● Transformatoare de substație tip cutie

Compania noastra a fost infiintata in 2007 si are in prezent un atelier de 40.000 mp si peste 200 de angajati. Produsele noastre sunt utilizate pe scară largă într-o gamă largă de industrii, cum ar fi generarea și distribuția de energie, producția de cărbune, metalurgie, petrol și gaze, produse chimice, construcții, porturi, aeroporturi, infrastructură feroviară și municipală.

Producem, de asemenea, echipamente aferente, cum ar fi dulapuri și carcase electrice, cutii de comutație. În prezent, ne extindem linia de produse în alte domenii legate de energie, cum ar fi conectori termocontractabil, cabluri electrice și echipamente mecanice asociate etc. Scopul nostru este să construim o platformă unică de furnizare de echipamente electrice și piese pentru baza noastră globală de clienți.

Ne bazăm pe sistemul nostru strict de control al calității pentru a livra produse de cea mai înaltă calitate. Din cei 200 de angajați ai noștri, 46 au experiență de ingineri. Sistemul nostru de calitate include calificări pentru:

● Centrul național de supraveghere a calității transformatoarelor din China

● Sistemul de management al calității ISO-9001:2008

● Sistemul de management de mediu ISO-14001:2004

● Sistemul de sănătate și siguranță OHSMS18000

Brevetele noastre:

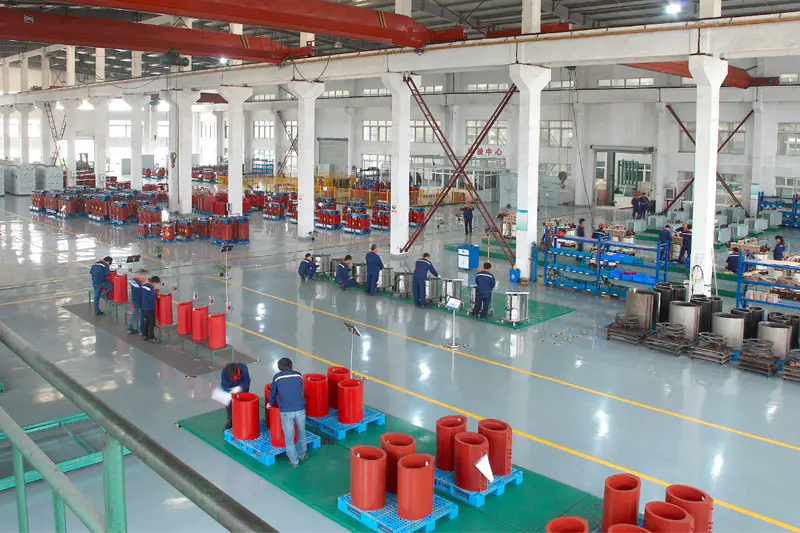

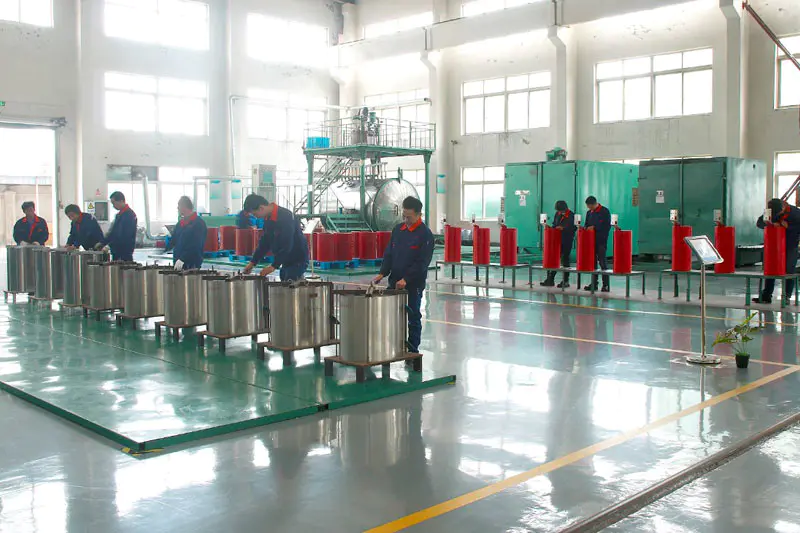

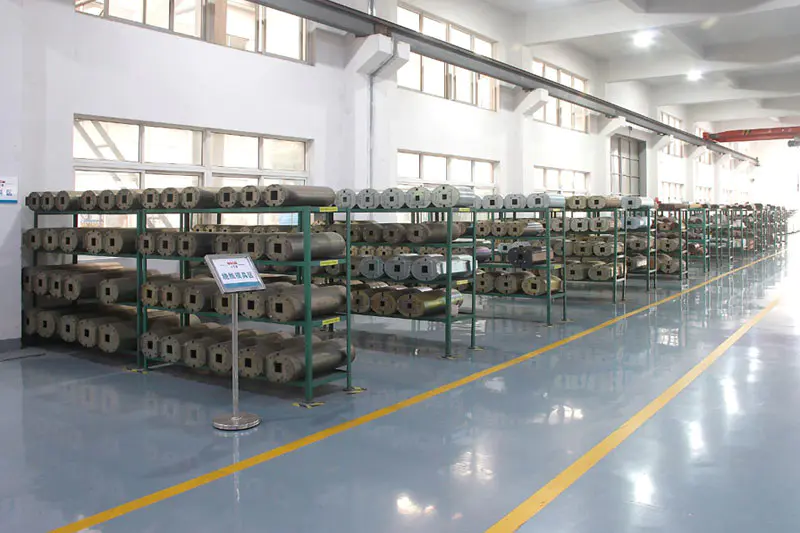

Capabilitățile noastre de producție și testare a calității includ:

● Înfășurare automată a foliei

● Tablă și tăiere digitală din oțel siliconat

● Cuptor de uscare cu vid complet automat și linie de lac

● Tester de descărcare parțială HAEFLY

● Analizor de putere HAEFLY

● Analizor de armonici HAEFLY

Rezultatul este un produs superior de înaltă eficiență, disipare mai scăzută a puterii și zgomot redus pentru a maximiza investiția în infrastructură.
